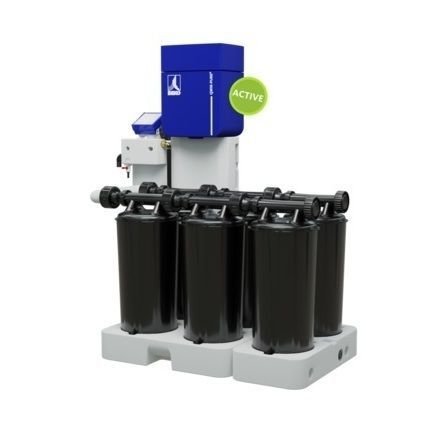

Séparateur liquide / liquide QWIK-PURE® 90

à coalescencepour compresseur d'airavec filtre

Informations sur le produit
QWIK-PURE® s’adapte aux besoins d’exploitation. Chaque modèle QWIK-PURE® peut être facilement étendu ou réduit selon les besoins, offrant une fiabilité de planification et une simplification des approvisionnements grâce à une cartouche identique sur tous les modèles.

Présentation
QWIK-PURE® est un système modulaire et actif de séparation huile-eau conçu pour le traitement hygiénique et certifié des condensats. Le concept privilégie la compatibilité, le changement de cartouche ergonomique, l’indication d’état claire et une maintenance simplifiée tout en répondant aux exigences industrielles d’hygiène et de sécurité.

Caractéristiques techniques QWIK-PURE® 90 (table)
Mode de fonctionnement : actif
Débit de condensat maximal : 114 l/h
Raccord d’entrée condensat : 3 x G1/2" extérieur | 1 x G1" extérieur | Buse de tuyau
Raccord de vidange condensat : 1 x 23 mm (0.91 in), extérieur, embout de tuyau
Milieu : condensat de compresseur, huileux
Concentration maximale d’huile à la vidange : 20 mg/l
Pression de service maximale à l’entrée condensat : 16 bar(g)
Température minimale / maximale de fonctionnement (fluides et environnement) : +5 … +50 °C
Humidité relative de l’environnement : ≤10 … 80 %, sans condensation
Poids : 60 Kg
Nombre de cartouches de rechange : 6

Données techniques de l’unité de commande FRC (table)
Pression de fonctionnement minimale / maximale, air comprimé : 3 … 15 bar(g)
Classe de propreté, air comprimé : 2:4:2
Raccord, air comprimé : 8 mm (0.31 in), extérieur, embout de tuyau
Tension d’alimentation : 90 … 264 V AC / 24 V DC
Plage de fréquence : 50 … 60 Hz
Consommation : 10 VA
Indice de protection : IP54

Remarques
Concept modulaire : mêmes cartouches sur tous les modèles pour une capacité extensible. Le remplacement des cartouches est guidé pour un maniement hygiénique et sûr. Les indications d’état facilitent la planification de la maintenance.

Caractéristiques / spécifications techniques

• Modèle : QWIK-PURE® 90
• Mode : séparateur huile-eau actif
• Débit maximal de condensat : 114 l/h
• Raccords d’entrée condensat : 3 x G1/2" (extérieur); 1 x G1" (extérieur); buse de tuyau
• Raccord de vidange : 1 x 23 mm (0.91 in) extérieur, embout de tuyau
• Médium : condensat de compresseur contenant de l’huile
• Concentration d’huile maximale à la vidange : 20 mg/l
• Pression d’entrée maximale : 16 bar(g)
• Plage de température de fonctionnement : +5 … +50 °C
• Humidité relative : ≤10 … 80 % (sans condensation)
• Poids (table) : 60 Kg
• Nombre de cartouches de rechange requis : 6
• Unité de contrôle FRC — pression air comprimé : 3 … 15 bar(g); classe de propreté : 2:4:2; raccord air : 8 mm (extérieur); alimentation : 90 … 264 V AC / 24 V DC; fréquence : 50–60 Hz; consommation : 10 VA; IP54
• Points clés : système actif de séparation eau-huile, modularité, changement de cartouche guidé pour hygiène et sécurité, indication d’état claire
