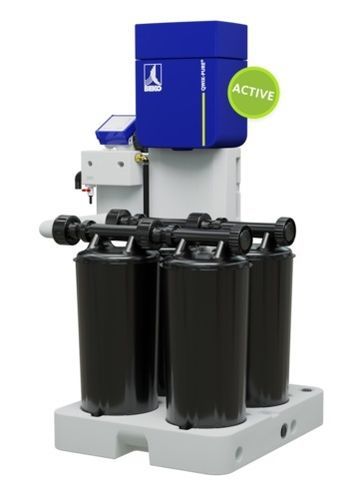

Séparateur liquide / liquide QWIK-PURE® 60

à coalescencepour compresseur d'airavec filtre

Présentation
QWIK-PURE® Extrêmement flexible et à l’épreuve du temps. L’interface Modbus intégrée permet l’intégration dans la surveillance et les systèmes de commande de niveau supérieur et offre une pérennité supplémentaire grâce aux capacités IIOT. Le concept modulaire permet d’adapter le nombre de cartouches aux besoins individuels, jusqu’à 6 cartouches par système. Cela garantit un traitement optimal des condensats pour toutes les applications avec un temps de changement de cartouche inférieur à 10 minutes, appuyé par un flux de service guidé optimisé pour un changement de cartouche propre.

Fonctionnalités principales

• Procédé de séparation huile‑eau actif (QWIK-PURE®).
• Interface Modbus intégrée et capacités IIOT pour intégration et surveillance de niveau supérieur.
• Concept modulaire : nombre de cartouches configurable (jusqu’à 6 par système).
• Changement de cartouche rapide (< 10 minutes) avec flux de service guidé pour une opération propre et sûre.
• Cartouches hermétiquement fermées pour hygiène et sécurité des opérateurs.

Tableau - Caractéristiques techniques (extrait)
Mode : actif
Débit maximal de condensat : 76 l/h
Raccordement boucle de condensation : 3 x G1/2" ext. | 1 x G1" ext. | buse de tuyau
Raccordement drainage condensat : 1 x 23 mm (0.91 in), ext., embout de tuyau
Média : condensat de compresseur, huileux
Concentration maximale d’huile à la purge : 20 mg/l
Pression de fonctionnement maximale à l’entrée de condensation : 16 bar(ü)
Température mini / maxi de fonctionnement, fluides et environnement : +5 ... +50 °C
Humidité relative ambiante : ≤10 ... 80 %, sans condensation
Poids : 45 Kg
Nombre requis de cartouches de remplacement : 4

Spécifications techniques de l’unité de contrôle FRC
Pression de fonctionnement min. / max., air comprimé : 3 ... 15 bar(g)
Classe de pureté air comprimé : 2:4:2
Raccord air comprimé : 8 mm (0.31 in), ext., embout de tuyau
Tension d’alimentation : 90 ... 264 VCA / 24 VCC
Gamme de fréquences : 50 ... 60 Hz
Consommation d’énergie : 10 VA
Degré de protection : IP54

Caractéristiques / spécifications techniques

• Modèle : QWIK-PURE® 60 (séparateur huile‑eau actif, modulaire)
• Débit maximal de condensat : 76 l/h
• Raccordements boucles de condensation : 3 x G1/2" ext. | 1 x G1" ext. | buse de tuyau
• Raccordement drainage condensat : 1 x 23 mm (0.91 in), embout de tuyau
• Média traité : condensat de compresseur, huileux
• Concentration maximale d’huile au niveau du drain : 20 mg/l
• Pression maximale à l’entrée de condensation : 16 bar
• Température de fonctionnement : +5 à +50 °C
• Humidité ambiante : 10 % à 80 % (sans condensation)
• Poids : 45 Kg
• Nombre de cartouches de remplacement requis : 4 (cartouche unique utilisée sur plusieurs modèles)
• Unité de contrôle FRC : pression air comprimé 3–15 bar(g); pureté 2:4:2; raccord air 8 mm; alimentation 90–264 VCA / 24 VCC; 50–60 Hz; consommation 10 VA; IP54
• Interface de communication : Modbus (intégrée), fonctions IIOT pour intégration et surveillance
• Temps de changement de cartouche : < 10 minutes avec procédure guidée
