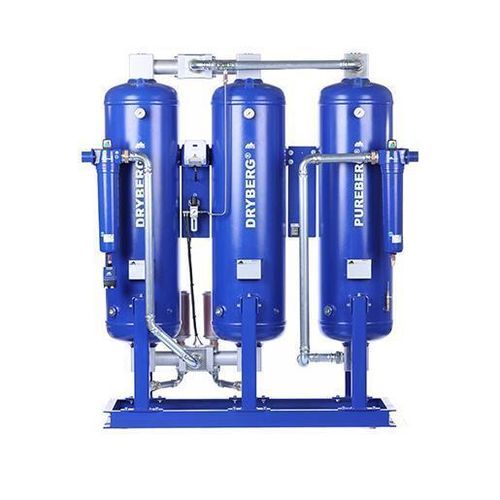

Sécheur d'air comprimé par adsorption DRYBERG® AD820 CT

par adsorptionpar adsorption sans chaleurblower purge

Présentation
Sécheur par adsorption régénérant à froid, sans huile, DRYBERG® AD820 CT, conçu pour la séparation continue de la vapeur d’eau de l’air comprimé afin d’abaisser le point de rosée sous pression.

Points forts

• Processus d’assèchement par adsorption régénérant à froid, sans huile
• Construction adaptée aux environnements industriels
• Maintenance réduite grâce à une conception résistante à la poussière et à l’humidité
• Commandes conviviales et accès simplifié aux composants pour l’entretien

Description détaillée
Le DRYBERG® AD820 CT utilise deux colonnes d’adsorbant alternées (système twin-tower) : une colonne adsorbe l’humidité sous pression tandis que l’autre se régénère. Une petite partie d’air comprimé séché est utilisée pour la régénération, garantissant une efficacité de séchage et une continuité de service sans chute de pression à la sortie.

Tableau – Caractéristiques de performance
capacity* [m3/m] | 13,6
capacité* [m3/h] | 820
connecteur [pouce] | 2"
Dimensions (AxBxCxP) [mm] | 1898 x 1173 x 2053 x 900
poids [kg] | 1123
min. pression de service [bar g] | 4
max. pression de service [bar g] | 16
alimentation | 230 V / 50-60 Hz AC
teneur en huile résiduelle à 20 °C [mg/m³] | 0,003
point de rosée sous pression (DTP) [°C] | -40

Tableau – Facteurs selon pression de service (bar g) et température (°C)
Pression de service (bar g) : 4 5 6 7 8 9 10 11 12 13 14 15 16
Température 35 °C : 0,6 0,7 0,8 1 1,1 1,2 1,3 1,5 1,5 1,6 1,6 1,7 1,7
Température 40 °C : 0,5 0,6 0,7 0,8 0,9 1,1 1,2 1,3 1,4 1,5 1,6 1,7 1,7
Température 45 °C : 0,4 0,5 0,5 0,6 0,7 0,8 0,9 1,0 1,0 1,1 1,2 1,3 1,4
Température >45 °C : 0 0 0 0 0 0 0 0 0 0 0 0 0

Remarques
*basé sur 1 bar (abs.) et 20 °C à 7 bar — pression de fonctionnement et température d’entrée 35 °C

Caractéristiques / spécifications techniques

• Modèle : DRYBERG® AD820 CT
• Fabricant : BERG Kompressoren GmbH
• Numéro de produit (SKU) : 1010730820
• Capacité nominale : 13,6 m3/m (équiv. 820 m3/h)
• Raccord : 2"
• Dimensions (AxBxCxP) : 1898 x 1173 x 2053 x 900 mm
• Poids : 1123 kg
• Plage de pression de service : 4 – 16 bar g
• Alimentation : 230 V / 50-60 Hz AC
• Teneur en huile résiduelle (20 °C) : 0,003 mg/m³
• Point de rosée sous pression (DTP) : -40 °C
• Type de régénération : régénération à froid
