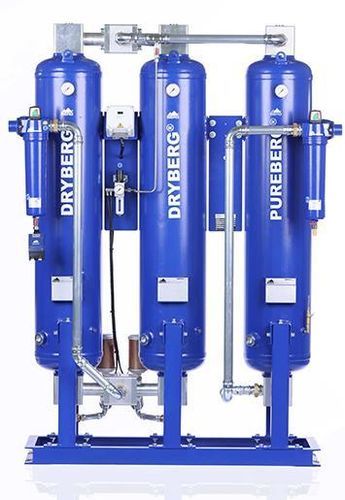

Sécheur d'air comprimé par adsorption DRYBERG® AD340 CT

par adsorption sans chaleur

Présentation
Sécheur par adsorption sans apport de chaleur, sans huile DRYBERG® AD340 CT, conçu pour un assèchement continu de l'air comprimé avec un point de rosée sous pression jusqu'à -40 °C.

Applications

• Applications industrielles nécessitant de l'air comprimé très sec et sans huile (automobile, textile, santé).
• Outils pneumatiques, peinture par pulvérisation, laboratoires et lignes de process sensibles.
• Sites où l'élimination des traces d'huile et un faible point de rosée sont critiques.

Caractéristiques techniques du sécheur DRYBERG® AD340 CT
Capacité* [m3/min] : 5,6 (340 m3/h)
Raccord [pouce] : 1 1/2"
Dimensions (AxBxCxP) [mm] : 1531 x 1008 x 1653 x 716
Poids [kg] : 552
Pression de service min. [bar g] : 4
Pression de service max. [bar g] : 16
Alimentation : 230 V / 50-60 Hz CA
Teneur en huile résiduelle à 20 °C [mg/m³] : 0,003
Point de rosée sous pression (DTP) [°C] : -40

Pression de service (tableau de performance)
Pression de service (bar g) : 4 5 6 7 8 9 10 11 12 13 14 15 16
T° d'entrée = 35 °C : 0,6 0,7 0,8 1,0 1,1 1,2 1,3 1,5 1,5 1,6 1,6 1,7 1,7
T° d'entrée = 40 °C : 0,5 0,6 0,7 0,8 0,9 1,1 1,2 1,3 1,4 1,5 1,6 1,7 1,7
T° d'entrée = 45 °C : 0,4 0,5 0,5 0,6 0,7 0,8 0,9 1,0 1,0 1,1 1,2 1,3 1,4

Notes
*Calculé à 1 bar (abs.) et 20 °C, basé sur une pression de service de 7 bar g et une température d'entrée de 35 °C (condition saturée).

Documents
Mode d'emploi DRYBERG AD150 - 1200 CT et manuel du contrôleur EVERMATIC 20 disponibles au format PDF.

Caractéristiques / spécifications techniques

• Modèle : DRYBERG® AD340 CT
• Capacité* : 5,6 m3/min (340 m3/h)
• Point de rosée sous pression : -40 °C
• Pression de service : 4 – 16 bar g
• Raccord : 1 1/2"
• Dimensions (AxBxCxP) : 1531 x 1008 x 1653 x 716 mm
• Poids : 552 kg
• Alimentation électrique : 230 V / 50-60 Hz CA
• Teneur en huile résiduelle à 20 °C : 0,003 mg/m³
• Type de régénération : régénération à froid (sans apport de chaleur)
• Option : tour de charbon actif pour élimination d'huile/odeurs
• Note : valeurs marquées * basées sur 1 bar (abs.) et 20 °C à 7 bar et 35 °C température d'entrée
