Sécheur d'air comprimé par adsorption DRYBERG® AD1000 CT

par adsorption sans chaleurbi-étagéde grande capacité

Informations produit
Sécheur par adsorption à double tour, régénération à froid, sans huile DRYBERG® AD1000 CT, conçu pour les systèmes d’air comprimé industriels nécessitant un point de rosée bas et une teneur en huile résiduelle très faible.

Présentation
Conception compacte et gain de place permettant l’installation dans des agencements contraints tout en conservant une forte capacité de traitement. Le DRYBERG® AD1000 CT traite efficacement de grands volumes d’air, adapté aux installations demandant de l’air sec et sans huile sans encombrement important.

Données techniques
capacité* [m3/m] : 16,6
capacité* [m3/h] : 1000
raccord [pouce] : 2"
Dimensions (AxBxCxP) [mm] : 2198 x 1173 x 2053 x 900
poids [kg] : 1299
pression minimale de service [bar g] : 4
pression maximale de service [bar g] : 16
alimentation : 230 V / 50-60 Hz CA
teneur en huile résiduelle à 20 °C [mg/m³] : 0,003
point de rosée sous pression (DTP) [°C] : -40

Courbe pression de service (bar g) vs Température d’entrée (°C)
Pression de service (bar g) : 4 5 6 7 8 9 10 11 12 13 14 15 16
Temp. d’entrée 35 °C : 0,6 0,7 0,8 1,0 1,1 1,2 1,3 1,5 1,5 1,6 1,6 1,7 1,7
Temp. d’entrée 40 °C : 0,5 0,6 0,7 0,8 0,9 1,1 1,2 1,3 1,4 1,5 1,6 1,7 1,7
Temp. d’entrée 45 °C : 0,4 0,5 0,5 0,6 0,7 0,8 0,9 1,0 1,0 1,1 1,2 1,3 1,4
Temp. d’entrée >45 °C : 0 0 0 0 0 0 0 0 0 0 0 0 0

Fonctionnement et avantages

• Séchage par adsorption sans apport de chaleur et sans huile, adapté aux procédés industriels sensibles.
• Option tour de charbon actif intégrée pour une élimination supplémentaire des vapeurs d’huile et COV.
• Encombrement réduit pour une intégration flexible dans l’usine.
• Commandes et indicateurs clairs pour une exploitation, une surveillance et une maintenance simplifiées.
• Construction industrielle et composants durables pour un fonctionnement continu.
• Débit d’air et consommation optimisés pour limiter les coûts d’exploitation.
• Fournit une très faible teneur en huile résiduelle et un point de rosée de -40 °C pour les applications exigeantes.

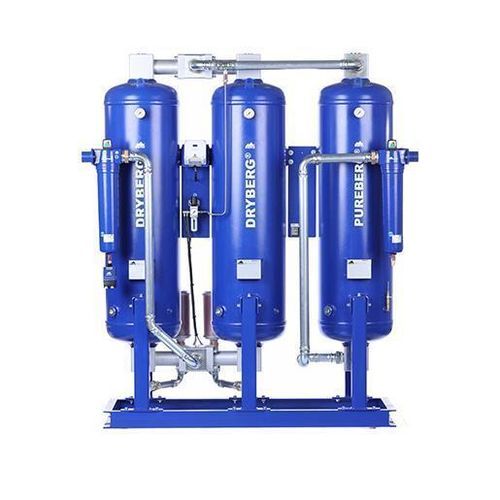

Équipements inclus / marquants (selon illustration)

• Manomètres
• Tour de charbon actif (configuration intégrée)
• Indicateur d’huile

Remarques
Les valeurs de capacité et de performance marquées d’un * sont calculées à 1 bar (abs.) et 20 °C, à 7 bar g de pression de service et 35 °C de température d’entrée de l’air comprimé (condition saturée).

Caractéristiques / spécifications techniques

• Modèle : DRYBERG® AD1000 CT
• Débit nominal : 1000 m3/h (16,6 m3/m) *
• Taille de raccord : 2"
• Dimensions (AxBxCxP) : 2198 x 1173 x 2053 x 900 mm
• Poids : 1299 kg
• Plage de pression de service : 4 – 16 bar g
• Alimentation : 230 V / 50-60 Hz CA
• Teneur en huile résiduelle (à 20 °C) : 0,003 mg/m³
• Point de rosée sous pression (DTP) : -40 °C
• Type de sécheur : Sécheur par adsorption à double tour, régénération à froid, option filtre au charbon actif
• Applications typiques : systèmes d’air comprimé industriels exigeant de l’air sans huile et à faible point de rosée
