Débitmètre thermique METPOINT®️ FLM SF53

massiquevolumiquepour gaz

Résumé
METPOINT®️ FLM SF53 avec BDL compact - mesure du débit volumique pour la surveillance continue et l'enregistrement des données d'air comprimé.

Contenu fourni

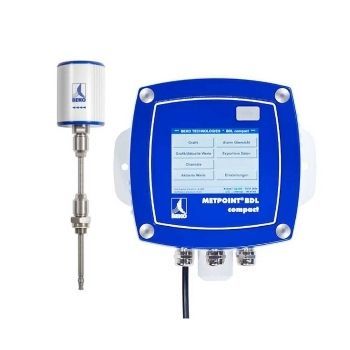

• Capteur SF53, jusqu'à 185 m/s, profondeur d'insertion 220 mm
• Enregistreur de données BDL compact 2D
• Câble de raccordement d'environ 5 m

Présentation
Le système METPOINT FLM de BEKO Technologies est une solution industrielle de mesure en temps réel du débit volumique d'air comprimé. Basé sur un principe calorimétrique avec deux capteurs de température alignés dans le sens d'écoulement, il convertit la puissance électrique nécessaire pour maintenir une différence de température fixe (40 K) en un signal de débit volumique/massique fiable. Le système facilite l'optimisation énergétique, la détection de fuites et la documentation d'exploitation.

Utilisation et intégration

• Installation : sonde d'insertion installée sous pression dans la conduite (profondeur 220 mm) pour une mesure en ligne sans interruption majeure.
• Intégration : connexion au METPOINT BDL Compact pour enregistrement et affichage centralisés ; compatible avec d'autres enregistreurs (DS/BDL).
• Surveillance des données : affichage et stockage via BDL Compact ; communication RS485 (Modbus RTU), sorties analogiques 4-20 mA et impulsions.
• Maintenance : planification des opérations à partir des données collectées (remplacement de filtre, étalonnage annuel, etc.).

Avantages et applications
Surveillance continue en fin de ligne du débit volumique pour identifier consommations, fuites et potentiels d'économie d'énergie ; maintenance réduite (pas de pièces mobiles) ; capteur pré-étalonné pour certains diamètres ou recalibrable sur demande.

Tableau - Données extraites
Dimensions (mm) : profondeur d'insertion 220 mm — 80 x 437 x 94 (L x H x P)
Température de fonctionnement : tube sonde –30 ... +140 °C ; boîtier –30 ... +80 °C
Alimentation : 18 ... 36 VDC (option : alimentation enfichable ou via BDL)
Technique de mesure : mesure calorimétrique
Médias : air comprimé, gaz techniques
Humidité : max. 90% HR (sans gouttelettes)
Pression de travail : 0 ... 10 bar (standard) ; jusqu'à 0 ... 50 bar (version E) avec protection supplémentaire
Matériau tube et raccord : acier inoxydable 1.4301
Sortie numérique : RS485 (Modbus RTU)
Sortie analogique : 4 ... 20 mA (charge < 500 Ω)
Sortie d'impulsion : 1 impulsion/m³ ou par L, sortie sans potentiel, passif max. 48 VDC / 150 mA

Intégration METPOINT BDL Compact
Le BDL Compact permet l'enregistrement et l'affichage centralisés des grandeurs (débit volumique, point de rosée sous pression, pression, température, puissance, teneur en huile). Il propose 2 à 4 entrées capteurs (analogiques, numériques ou mixtes) et options d'enregistrement (mémoire, export).

Informations complémentaires
Le capteur SF53 est fourni pré-étalonné pour un diamètre de 53,1 mm et peut être recalibré pour d'autres diamètres sur demande. Options disponibles : variantes avec affichage et indication LED pour configuration. Poids indicatif : 7.5 kg.

caractéristiques / spécifications techniques

• Modèle : METPOINT®️ FLM SF53 (capteur SF53)
• Profondeur d'insertion : 220 mm
• Vitesse maximale : jusqu'à 185 m/s (donnée SF53)
• Enregistreur compatible : METPOINT BDL Compact (2D)
• Câble de raccordement : env. 5 m (fourni)
• Dimensions boîtier : 80 x 437 x 94 mm (L x H x P)
• Température sonde : –30 ... +140 °C ; boîtier : –30 ... +80 °C
• Alimentation : 18 ... 36 VDC
• Principe de mesure : calorimétrique / masse thermique
• Médias mesurables : air comprimé et gaz techniques
• Humidité admissible : max. 90% HR (sans condensation)
• Pression de service : 0 ... 10 bar (standard) ; jusqu'à 0 ... 50 bar (E) avec protection
• Matériau sonde/raccord : acier inoxydable 1.4301
• Sorties : RS485 (Modbus RTU), 4-20 mA, sortie d'impulsion (1 impulsion/m³ ou par L)
• Poids indicatif : 7.5 kg
• Options : affichage, indication LED, pré-étalonnage pour différents diamètres, enregistreurs externes compatibles (DS 400/DS 500)
