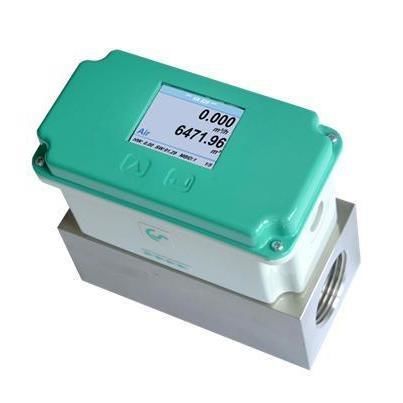

Capteur de débit thermique VA 525

massiqued'airde gaz

Présentation
Le VA 525 combine des interfaces numériques modernes pour la connexion à un système de surveillance de l’énergie avec un design petit et compact. La VA 525 est utilisée lorsque de nombreuses machines consommatrices d’air comprimé doivent être intégrées dans un réseau de surveillance de l’énergie. Surveillez la consommation de chaque machine et analysez les flux de fuite à l’aide d’un seul appareil de mesure pour soutenir la gestion énergétique et la durabilité.

Informations générales
Aucune section d’entrée nécessaire - redresseur de débit intégré - capteur de pression en option. Disponible en option avec sorties analogiques (4...20 mA, impulsion) et interfaces numériques (Modbus RTU via RS485, M-Bus en option, Ethernet/PoE). Toutes les interfaces sont accessibles via un affichage librement configurable.

Plages de mesure du débit VA 525 (version max 185 m/s) pour l'air comprimé (ISO 1217:1000 mbar, 20 °C)
section de mesure | thread | pleine échelle | m3/h / (cfm) | L | B | H1 | H | A
DN 8 | G 1/4" | 105 l/min | 3,6 (cfm) | 135 | 55 | 50 | 109,1 | 15
DN 15 | G 1/2" | 90 m3/h | 50 | 135 | 55 | 50 | 109,1 | 20
DN 20 | G 3/4" | 170 m3/h | 100 | 135 | 55 | 50 | 109,1 | 20
DN 25 | G 1" | 290 m3/h | 170 | 135 | 55 | 50 | 109,1 | 25
DN 32 | G 1 1/4" | 530 m3/h | 310 | 135 | 80 | 80 | 139,1 | 25
DN 40 | G 1 1/2" | 730 m3/h | 430 | 135 | 80 | 80 | 139,1 | 25
DN 50 | G 2" | 1195 m3/h | 700 | 135 | 80 | 80 | 139,1 | 30

Les avantages

• Compact et de faible encombrement – adapté à une installation dans et en aval des machines chez l'utilisateur final.
• Interfaces optionnelles analogiques classiques (4...20 mA, impulsion) ou interfaces numériques (Modbus RTU via RS485, M-Bus en option, Ethernet/PoE).
• Toutes les interfaces accessibles via un affichage librement configurable pour la paramétrisation sur site.

Caractéristiques / spécifications techniques

• Unités réglables via le clavier/écran : m3/h, m3/min, L/min, L/s, ft/min, cfm, m/s, kg/h, kg/min, g/s, lb/min, lb/h.
• Type de capteur : capteur de débit massique thermique.
• Médium de mesure : air (air comprimé) et gaz techniques compatibles, p.ex. azote.
• Plages de mesure : voir tableau ci-dessus (DN8 à DN50) ; version max jusqu'à 185 m/s.
• Précision : ±1,5 % de la pleine échelle ±0,3 % de la valeur; sur demande : ±1 % V.M. ±0,3 % V.E. ou autres options.
• Température de fonctionnement : -20...60 °C.
• Pression de fonctionnement : jusqu'à 16 bar.
• Mesure de pression (option) : 0...16 bar, précision 1 %, ou 10…2000 mbar (ABS).
• Sorties numériques : RS485 (Modbus-RTU); M-Bus en option; interface Ethernet/PoE en option.
• Sortie analogique : 4...20 mA pour m3/h ou L/min.
• Sortie d’impulsion : 1 impulsion par m3 ou par litre, galvanement isolée ; valeur d’impulsion réglable via l’écran ; sortie d’impulsion utilisable comme alarme.
• Alimentation : 18...36 VDC, 5 W.
• Charge (pour sortie analogique) : < 500 Ω.
• Boîtier : polycarbonate, indice de protection IP65.
• Bloc de mesure : aluminium.
• Filetages de raccordement du bloc de mesure : G 1/4" à G 2" (BSP) ou 1/2" à 2" NPT selon variante.
• Position de montage : quelconque.
• Poids (indicatif) : 3.5 kg.
• Référence produit : 0695 5250-A2-E1.
