Enregistreur de données de température DS 400

4-20mAde débitde pression

Présentation

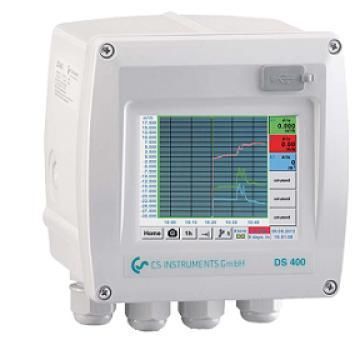

L'enregistreur sans papier DS 400 de CS-Instruments est un enregistreur industriel compact équipé d'un écran graphique tactile 3,5" pour la surveillance et l'enregistrement en temps réel des débits et autres paramètres mesurés. Il propose des sorties analogiques paramétrables, des relais d'alarme et des options d'enregistrement et d'interfaces de communication pour l'intégration dans des systèmes de supervision.

Fiche produit
produit | description | N° de commande
DS 400 - Enregistreur sans papier avec affichage graphique et écran tactile | Numérique (Z500 4003) | 0500 4000 D

Équipement standard

• Interface USB
• Écran graphique 3,5" avec fonctionnement tactile
• Alimentation intégrée pour capteurs
• Sortie analogique 4...20 mA pour tous les capteurs actifs connectés
• Sortie d'impulsions pour totalisation (capteurs de débit)
• 2 relais d'alarme (contacts inverseurs sans potentiel, max. 230 V, 3 A)

Options logicielles

• Serveur Web intégré
• Fonction de calcul mathématique
• Fonction de sommation (totaliseur)

Options matérielles

• Enregistreur de données intégré (option)
• Interface Ethernet / RS 485
• Entrées de capteurs supplémentaires sélectionnables (numériques ou analogiques)

Points forts fonctionnels
Surveillance et enregistrement en temps réel des débits et autres paramètres; sorties d'alarme configurables; sorties analogiques standardisées 4...20 mA; sortie d'impulsions pour totalisation; enregistreur de données optionnel jusqu'à 100 millions de valeurs; serveur Web optionnel pour accès distant aux données actuelles et historiques.

Caractéristiques techniques

• Marque : CS-Instruments
• Modèle : DS 400
• Référence produit / SKU : 05004000 (0500 4000 D pour version digitale)
• Poids : 7 kg
• Dimensions (boîtier mural) : 118 x 115 x 98 mm (IP54)
• Dimensions (montage en panneau) : 92 x 92 x 75 mm
• Entrées : 2 entrées numériques pour FA 5xx / VA 5xx
• Interface : USB (standard); Ethernet / RS 485 en option
• Alimentation : 100...240 VAC, 50-60 Hz
• Sorties analogiques : 4...20 mA pour capteurs actifs connectés
• Sortie d'impulsion : pour totalisation (capteurs de débit)
• Sorties d'alarme : 2 relais (sans potentiel)
• Enregistreur de données (option) : jusqu'à 100 millions de valeurs, réglage start/stop et taux de mesure
• Entrées capteurs additionnelles (option) : pression, température, pinces ampèremétriques, capteurs tiers 4...20 mA, 0...10 V, Pt100, Pt1000
• Précision : dépend du capteur connecté (voir spécifications du capteur)

Documents
Fiche technique DS 400 (PDF); Manuel d'installation et d'utilisation (PDF); Fiche des capteurs compatibles (PDF).
