Enregistreur de données de température METPOINT®️ BDL p.

de débitde point de roséede pression

Présentation

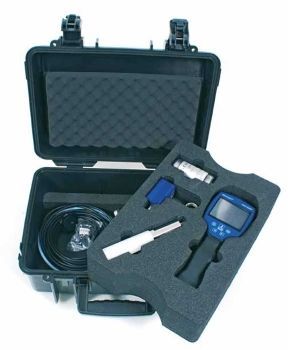

METPOINT®️ BDL p. avec DPM Set - enregistreur de données portable pour la mesure de la qualité de l'air comprimé sur site.

Inclus dans le set

• Enregistreur de données mobile portable BDL
• Transmetteur de point de rosée DPM SD23 avec manchon de protection à sec
• Chambre de mesure MK-Basic-PN16 avec raccord rapide
• Alimentation électrique
• Kit de contrôle et d'étalonnage LiCl 11,3% HR
• Câble de raccordement 5 m pour SD23 avec raccord rapide
• Mallette de transport robuste

Fonctions et utilisation
L'enregistreur METPOINT BDL p. permet une acquisition rapide et simple des données de mesure et l'évaluation de la qualité de l'air comprimé directement sur site. L'appareil portatif avec enregistreur intégré enregistre les paramètres clés tels que consommation/débit, pression, température, humidité résiduelle et point de rosée à la pression. Les données sont converties en statistiques et graphiques lisibles. Jusqu'à 100 millions de valeurs mesurées avec date et lieu peuvent être stockées et exportées.

Les entrées capteur universelles sont compatibles avec les transmetteurs industriels courants. L'appareil dispose d'un écran tactile 3,5" et d'une interface utilisateur intuitive. Les mesures peuvent être transférées par clé USB vers un PC pour une évaluation avec le logiciel METPOINT READER SW201. La surveillance en temps réel et les fonctions d'interprétation facilitent l'analyse des performances et les actions correctives.

Informations sur la classe d'huile (ISO 8573)
Le METPOINT BDL p. avec DPM permet la mesure précise du point de rosée et contribue à l'évaluation de l'humidité et du contenu en huile de l'air comprimé pour le classement selon ISO 8573. L'analyse conjointe du point de rosée et du contenu en huile, associée à d'autres appareils de contrôle, permet de classer la pureté de l'air comprimé.

Caractéristiques

• Enregistreur portable pour mesure de la qualité de l'air comprimé sur site
• Paramètres enregistrés: volume/débit, pression, température, humidité résiduelle et point de rosée
• Entrées capteur universelles compatibles avec des transmetteurs conventionnels
• Écran tactile couleur 3,5" avec affichage graphique et courbes colorées
• Enregistreur intégré avec grande capacité (jusqu'à 100 millions de valeurs)
• Interface USB pour export des données vers PC
• Statistiques, graphiques et fonctions d'interprétation conviviales
• Surveillance en temps réel et fonctions d'alarme/analyse

Données techniques (capteur DPM SD23)
Principe de mesure: capteur à polymère capacitif
Grandeur mesurée: °Ctd, point de rosée / point de givre
Plage de mesure: –60 … +30 °Ctd
Sortie (analogique): 4 ... 20 mA, 4 fils
Sortie (numérique): RS485, Modbus RTU, 4 fils
Surpression de service max. admissible: 50 bar [ü]
Milieu de procédé: Air comprimé
Plage compensée en température: –25 … +60 °C
Conditions de référence: EN 61298-1
Raccord process: G 1/2" filetage extérieur (ISO 228-1)
Protection du capteur: Filtre fritté inox 40 µm
Débit d'échantillonnage avec chambre: 1 ... 3 L/min standard
Poids (capteur): 175 g
Indice de protection selon EN 60529: IP 65

Spécifications / données techniques

• Fabricant: BEKO Technologies GmbH
• Modèle: METPOINT®️ BDL p.
• Référence produit / SKU: 4029839
• Prix net: 3827.04 EUR
• Poids (ensemble): 3.5 kg
• Principaux paramètres mesurables: point de rosée à la pression, humidité résiduelle, pression, température, débit/consommation
• Écran: tactile 3,5"
• Export de données: clé USB (compatible METPOINT READER SW201)
• Capacité d'enregistrement: jusqu'à 100 millions de valeurs
• Plage de mesure capteur (DPM SD23): –60 … +30 °Ctd
• Sorties capteur: 4…20 mA et RS485
• Raccord process (capteur): G 1/2" (ISO 228-1)
