Transmetteur de point de rosée 4-20 mA METPOINT®️ DPM SD23

RS-4854 filsavec mesure de température

Présentation

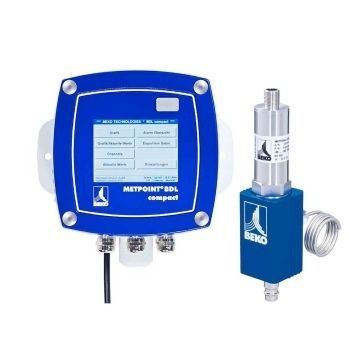

• Ensemble composé du transmetteur de point de rosée METPOINT®️ DPM SD23 et de l'enregistreur de données METPOINT®️ BDL compact.
• Comprend : chambre de mesure MK‑Basic‑PN16 avec embout enfichable NW 7.2 pour raccord rapide, pré‑paramétré et prêt à assembler, câble de raccordement 5 m.

Fonctionnalités principales

• Transmetteur de point de rosée sous pression METPOINT®️ DPM SD23 : mesure précise et fiable du point de rosée sous pression, de la température et de l'humidité relative (jusqu’à −60 °Ctd).
• Enregistreur METPOINT®️ BDL compact : enregistrement et affichage immédiat des valeurs mesurées, alarmes et évaluation statistique pour assurance qualité et gestion de l'énergie.
• Surveillance en continu des points critiques de l’air comprimé pour détecter condensation, vapeur d’eau, fuites et optimiser l’efficacité du système.
• Interfaces et entrées : sorties analogiques et numériques (4...20 mA, RS485), deux entrées de capteur intégrées; deux entrées supplémentaires (numériques/analogiques) disponibles en option.
• Options d’enregistrement : enregistreur de données en option (page produit mentionne une version avec mémoire 2 Go; d'autres sections du site indiquent des capacités jusqu'à 4 Go selon la version).

Tableau technique (extraits)
Plage de mesure : –60 ... +30 °Ctd
Max. autorisé - Surpression de fonctionnement : 50 bar [g]
Écart de mesure max. : ± 4 K pour -60 ... -50 °Ctd; ± 3 K pour -50 ... -30 °Ctd; ± 2 K pour -30 ... -10 °Ctd; ± 1 K pour -10 ... +30 °Ctd
Temps de réponse t95 : < 10 sec. (de sec à humide); < 40 sec. (de l’humide au sec)
Alimentation : 14 ... 30 VDC
Charge (résistance de charge) : RL = max. 416 Ω à 24 V DC
Sorties : 4 ... 20 mA, analogique, 4 fils; RS485, sortie numérique, 4 fils
Milieu de processus - Température : -30 °C ... +70 °C
Température ambiante de fonctionnement : -25 °C ... +60 °C
Température de stockage et de transport : -40 °C ... +85 °C
Humidité ambiante : 0 ... 95 %, sans condensation

Avantages et usages

• Permet de garantir un air comprimé sec et conforme en continu pour industries sensibles (alimentaire, pharmaceutique, production, etc.).
• Fournit des bases de décision pour économies d’énergie et d’exploitation grâce à des données historiques et des alarmes en temps réel.
• Solution adaptée pour surveillance stationnaire et intégration dans systèmes de gestion (possibilité d’alarme et transmission vers systèmes de niveau supérieur).

Caractéristiques / spécifications techniques

• Modèle : METPOINT®️ DPM SD23 (transmetteur) avec METPOINT®️ BDL compact (enregistreur)
• Référence produit (Réf.) : 4031322
• Poids : 7.5 kg
• Plage de mesure point de rosée : –60 ... +30 °Ctd
• Pression de fonctionnement maximale : 50 bar (g)
• Précision (écart max.) selon plage : ±4 K / ±3 K / ±2 K / ±1 K (selon plage)
• Temps de réponse t95 : < 10 s (sec → humide), < 40 s (humide → sec)
• Alimentation : 14 ... 30 V DC
• Sorties : 4...20 mA (analogique, 4 fils) et RS485 (numérique, 4 fils)
• Température process : -30 °C ... +70 °C
• Température ambiante de fonctionnement : -25 °C ... +60 °C
• Température de stockage/transport : -40 °C ... +85 °C
• Humidité ambiante admissible : 0 ... 95 % (sans condensation)
• Chambre de mesure fournie : MK‑Basic‑PN16 avec raccord rapide NW 7.2
• Câble de raccordement fourni : 5 m
• Entrées : 2 entrées capteur intégrées; 2 entrées additionnelles optionnelles (numérique/analogique)
• Enregistreur de données : optionnel (mémoire mentionnée 2 Go sur la fiche; certaines sections indiquent 4 Go selon version)
