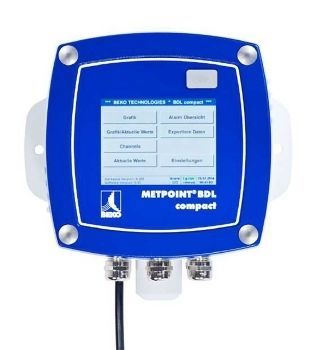

Enregistreur de données de point de rosée METPOINT®️ BDL

de débitde courantde puissance

Présentation
Le METPOINT®️ BDL compact est un enregistreur compact pour air comprimé, conçu pour la surveillance continue et l'archivage à long terme des paramètres critiques. Il mesure et évalue la pression, la température, le point de rosée sous pression, le débit volumique et la teneur résiduelle en vapeur d'huile via 2 à 4 entrées capteurs, et fournit des sorties et alarmes pour l'intégration système.

Grandeurs mesurées

• Débit volumique
• Point de rosée sous pression
• Pression
• Puissance active / efficacité du courant
• Température
• Teneur résiduelle en vapeur d'huile

Caractéristiques clés

• Enregistreur électronique compact pour applications air comprimé et gaz
• 2 à 4 entrées capteurs (analogiques, numériques ou mixtes) ; deux entrées supplémentaires en option
• Enregistreur de données intégré optionnel 4 Go micro SDHC (classe 4)
• 2 sorties d'alarme relais (sans potentiel, inverseur)
• Sorties analogiques pour signaux 4…20 mA (ex. sondes point de rosée et consommation)
• Interface utilisateur : écran tactile transmissif 3,5" (TCT) pour configuration et affichage
• Affichage orienté process, statistiques, graphiques et export des enregistrements

Données techniques
Dimensions (mm) : 180 x 166 x 115 (L x H x P)
Température de fonctionnement : 0 … +50 °C
Alimentation : 100 … 240 VAC / 50 … 60 Hz / consommation max. 10 VA
Entrées capteurs : 2 entrées pour sondes point de rosée et consommation (option 2 entrées analogiques) ; configuration 2–4 entrées analogiques/numériques/mixte
Clavier / affichage : écran tactile 3,5" TCT transmissif
Sorties d'alarme : 2 relais, sans potentiel, inverseur
Sorties analogiques : connexion pour signaux 4…20 mA (charge max. < 500 Ω)
Enregistreur intégré : micro SDHC 4 Go (classe 4) standard

Informations complémentaires
Le METPOINT®️ BDL compact évalue les signaux entrants, affiche les résultats pertinents pour le process et archive les valeurs mesurées et événements pour analyse ultérieure. Le transfert d'alarmes vers des systèmes supérieurs permet des interventions rapides et renforce l'assurance qualité et la sécurité de production.
