Transmetteur de CO2 Microx CO2

Informations produit
Le 08-627 Microx est un analyseur CO2 compact destiné à la mesure précise du dioxyde de carbone dans les flux de gaz industriels. Le système associe une cellule IR à un analyseur pour rail DIN et à un capteur distant à flux traversant pour une installation flexible au poste de process.

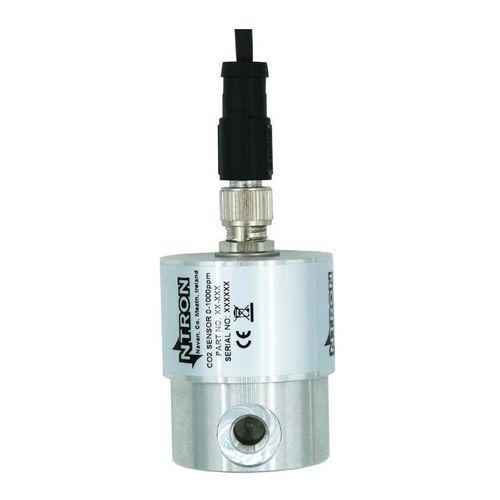

Capteur CO2 infrarouge avec technologie distante (0–1000 ppm)
Le capteur IR distant accepte le prélèvement en flow-through, permettant une installation directement au point de mesure. Le boîtier pour rail DIN intègre un écran LCD et une interface 4 boutons (HMI) pour l'exploitation locale et l'intégration système.

Applications

• Systèmes de génération de gaz (PSA)
• Systèmes d'air comprimé
• Processus industriels de gaz
• Surveillance de process
• Contrôle de la qualité des gaz

Caractéristiques

• Plage de mesure : 0–1000 ppm CO2
• Technologie de capteur : Infrarouge (IR)
• Capteur distant flow-through
• Raccord process : 1/8" NPT femelle
• Boîtier du capteur en aluminium
• Connexion électrique enfichable au capteur
• Sortie analogique : 4–20 mA
• Communication numérique : RS232
• Trois relais d'alarme configurables
• Affichage LCD avec HMI 4 boutons
• Alimentation : 24 VAC
• Montage sur rail DIN (Modèle 401)
• Dimensions compactes : 86 mm (H) x 69 mm (L) x 58 mm (P)

Aperçu technique (tableau)
Technologie de mesure : Infrarouge (IR)
Plage de mesure : 0 à 1000 ppm CO2
Exactitude : ± 2 %
Résolution de sortie (4–20 mA) : 10 ppm CO2
Débit d'échantillon optimal : 150 à 250 ml/min (0,3 à 0,5 SCFH)
Plage de pression : Atmosphérique ± 10 % ou 0,02 mBar
Temps de réponse (T90) : < 30 secondes
Température de fonctionnement : -20 °C à +50 °C
Durée de vie du capteur : 5 ans
Humidité : 15–90 % HR, sans condensation
Raccord process : 1/8" NPT femelle, flow-through
Matériau du boîtier : Aluminium
Connexion électrique au capteur : Enfichable
Affichage : LCD avec interface 4 boutons (HMI)
Sortie analogique : 4–20 mA
Communication numérique : RS232
Relais d'alarme : 3 relais configurables
Alimentation : 24 VAC
Montage : Rail DIN (Modèle 401)
Indice de protection : IP20
Dimensions : 86 mm (H) x 69 mm (L) x 58 mm (P)

Caractéristiques / spécifications techniques

• Technologie de mesure : Infrarouge (IR)
• Plage de mesure : 0–1000 ppm CO2
• Exactitude : ±2 %
• Résolution de sortie (4–20 mA) : 10 ppm
• Débit d'échantillon : 150–250 ml/min (0,3–0,5 SCFH)
• Plage de pression : Atmosphérique ±10 % ou 0,02 mBar
• Temps de réponse (T90) : <30 s
• Température de fonctionnement : -20 °C à +50 °C
• Durée de vie du capteur : 5 ans
• Humidité : 15–90 % HR, sans condensation
• Raccord process : 1/8" NPT femelle, flow-through
• Boîtier du capteur : Aluminium
• Connexion électrique : Enfichable
• Affichage : LCD avec HMI 4 boutons
• Sortie analogique : 4–20 mA
• Communication numérique : RS232
• Relais d'alarme : 3 configurables
• Alimentation : 24 VAC
• Montage : Rail DIN (Modèle 401)
• Indice de protection : IP20
• Dimensions : 86 × 69 × 58 mm (H × L × P)
