Capteur d'oxygène électrochimique Microx

au zirconeRS-232analogique

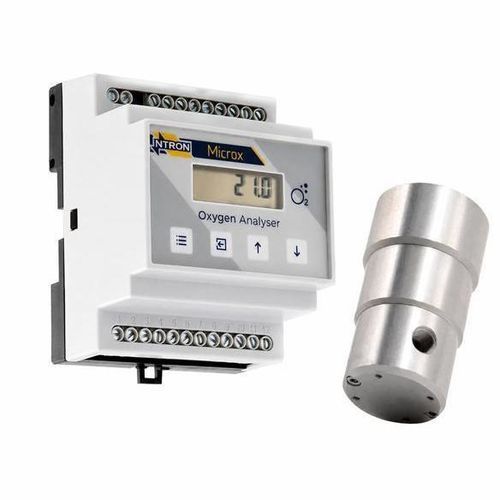

Microx Analyseur d'oxygène
Analyseur d'oxygène compact avec capteurs zircone et électrochimiques
Le Microx est un analyseur d'oxygène compact disponible avec capteur en zircone (ZR) ou capteur électrochimique. Il utilise une tête de capteur distante pour une installation proche du processus ou en insertion dans le procédé et couvre plusieurs plages de mesure, des ppm aux pourcentages. L'appareil intègre trois relais d'alarme configurables et un écran LCD affichant la concentration d'O2 en temps réel.

Applications

• Génération de gaz (oxygène et azote)
• Boîtes à gants et solutions de confinement
• Fabrication additive
• Procédés de revêtement/inertage
• Traitement des semi-conducteurs
• Essais et analyses de gaz industriels

Points clés

• Options de capteurs : zircone (ZR) ou électrochimique
• Trois relais d'alarme configurables (contact sec, 5 A)
• Affichage LCD avec concentration d'O2
• Sortie analogique 4…20 mA (résolution 1 ppmV / 0.01 %)
• Communications numériques RS232
• Capteur distant pour installation proche/processus
• Plages de mesure de ppmV à niveaux en pourcentage
• Temps de réponse rapides et longue durée de vie pour l'option zircone

Données techniques — Capteur (option Zircone)
Plages de mesure : 0…1 000 ppmV ; 0…25 % ; 0…96 %
Résolution de sortie (4…20 mA) : 1 ppmV / 0.01 %
Limite inférieure de détection : 1 ppmV (plages ppm) / 0.01 % (plages en %)
Débit d'échantillonnage (extraction) : 100–500 ml/min (250 ml/min optimal) ; insertion directe : jusqu'à 6 m/s
Plage de pression : 900…1100 mBar (abs)
Temps de réponse (T90) : <15 s @ 25 °C (dans la plage sélectionnée)
Température de fonctionnement : -25 °C…+60 °C
Humidité : 0–95 % HR sans condensation
Durée de vie estimée du capteur : jusqu'à 5 ans (selon application)
Intervalle d'étalonnage : 12 mois (selon application)

Analyseur — Données électriques
Affichage : LCD
Signal de sortie : 4…20 mA
Communication numérique : RS232
Sorties relais : trois relais configurables, contact sec (5 A)
Interface électrique : bornier 12 broches
Alimentation : 85–230 V AC (50–60 Hz) ou 24 V DC
Consommation max. : 6 W
Indice de protection (selon montage) : rail DIN IP20 / panneau IP40 / mur IP65
Boîtier : ABS
Montage : rail DIN (M36), panneau, mur

Caractéristiques techniques

• Modèle / famille : Microx
• Référence produit (SKU) : SW10154
• Marque : Ntron
• Poids : 1 kg
• Plages de mesure : 1 ppmV — 1000 ppmV ; 0…25 % ; 0…96 %
• Résolution de sortie : 1 ppmV / 0.01 % (4…20 mA)
• Limite de détection : 1 ppmV / 0.01 %
• Débit recommandé (extraction) : 100–500 ml/min (250 ml/min optimal)
• Temps de réponse (T90) : <15 s @ 25 °C
• Alimentation : 85–230 V AC ou 24 V DC
• Sorties relais : 3 relais configurables (contact sec, 5 A)
• Communication : RS232
• Indice de protection : IP20 / IP40 / IP65 (selon montage)
• Boîtier : ABS
• Options de montage : rail DIN, panneau, mur
• Intervalle d'étalonnage : 12 mois (selon application)
