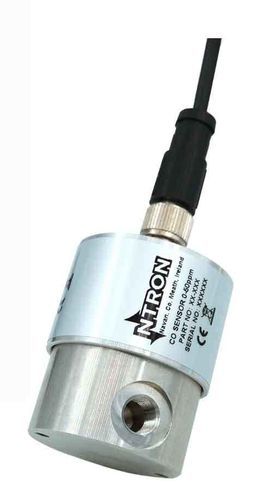

Capteur de monoxyde de carbone de monoxyde de carbone Microx CO

COélectrochimiquepour mesure des procédés

Présentation
Le Microx CO est un analyseur compact de monoxyde de carbone équipé d’un capteur électrochimique pour la mesure précise de faibles concentrations de CO. Il est conçu pour des applications industrielles et la surveillance de générateurs d’oxygène et de systèmes d’air comprimé.

Applications

• Validation des générateurs d’oxygène médical
• Contrôle de pureté dans les générateurs d’oxygène
• Systèmes d’air comprimé
• Applications de gaz industriels

Principales caractéristiques

• Plage de mesure : 0 à 50 ppm CO
• Capteur électrochimique garantissant précision et stabilité
• Capteur déporté pour installation flexible
• Sortie analogique : 4–20 mA
• Interface numérique : RS232
• Trois relais d’alarme configurables
• Affichage LCD avec interface à 4 boutons
• Boîtier compact pour montage sur rail DIN
• Alimentation : 24 V DC (la table indique 24 VAC pour certaines versions)
• Intégration facile dans les systèmes existants

Données techniques (extrait)
Technologie de mesure : Électrochimique (EC)
Plage de mesure : 0 à 50 ppm CO
Précision : ± 2 ppmV CO
Résolution de sortie (4...20 mA) : ± 0,5 ppmV CO
LDL (limite de détection) : 0,5 ppmV CO
Débit d’échantillon optimal : 150 à 250 ml/min (0,3 à 0,5 SCFH)
Plage de pression : Atmosphérique ± 10 % ou 0,02 mBar
Temps de réponse (T90) : < 25 secondes
Plage de température de fonctionnement : -20 °C à +50 °C
Durée de vie du capteur : Jusqu’à 36 mois dans l’air
Humidité : 15–90 % HR, sans condensation
Connexion de process : 1/8" NPT femelle, flow-through
Matériau du boîtier capteur : Aluminium
Connexion électrique au capteur : Connexion enfichable au niveau du capteur
Affichage : LCD avec interface à 4 boutons
Sortie analogique : 4...20 mA
Communication numérique : RS232
Relais d’alarme : 3 relais configurables
Alimentation (tableau) : 24 VAC
Montage : Rail DIN (modèle 401)
Indice de protection : IP20
Dimensions du module : 86 mm (H) x 69 mm (L) x 58 mm (P)

Analyse et intégration
L’analyseur Microx CO est destiné à la surveillance continue des faibles concentrations de monoxyde de carbone dans des flux de gaz. La technologie électrochimique assure des mesures précises et stables à faibles niveaux. Les interfaces 4–20 mA et RS232 facilitent l’intégration aux systèmes de contrôle supérieurs. Le capteur déporté permet une installation proche du procédé pour réduire le temps de réponse.

Caractéristiques / spécifications techniques

• Technologie : Électrochimique (EC)
• Plage de mesure : 0–50 ppm CO
• Précision : ± 2 ppmV CO
• Résolution (4–20 mA) : ± 0,5 ppmV CO
• LDL : 0,5 ppmV CO
• Débit d’échantillon : 150–250 ml/min
• Temps de réponse (T90) : < 25 s
• Température de fonctionnement : -20 °C à +50 °C
• Humidité : 15–90 % HR, sans condensation
• Sorties : 4–20 mA, RS232
• Relais d’alarme : 3 relais configurables
• Connexion process : 1/8" NPT femelle (flow-through)
• Boîtier capteur : Aluminium
• Montage : Rail DIN (modèle 401)
• Indice de protection : IP20
• Dimensions : 86 x 69 x 58 mm (H x L x P)
• Alimentation : informations présentes pour 24 V DC et 24 VAC (selon versions)
