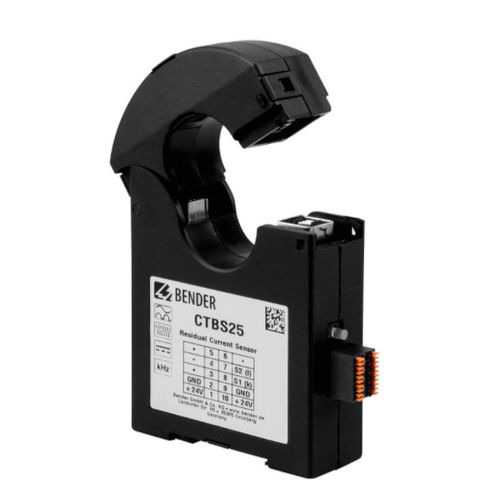

Transducteur de courant à transformateur LINETRAXX® CTBS25

triphaséACDC

Présentation
Le transformateur de courant de mesure allstromsensible LINETRAXX® CTBS25 (type B) en version ouvrante convertit les courants de fuite et les courants de défaut, y compris les composantes continues lisses, en un signal de mesure exploitable. Convient pour les réseaux DC, AC et 3(N)AC. Le signal de mesure est évalué par des appareils des séries RCMS410, RCMS425, RCMS460/490 ou EDS440.

Caractéristiques

• Design ouvrant (split-core) pour une mise à niveau sans déconnexion des conducteurs primaires
• Sensible AC/DC (type B) pour la détection de courants résiduels et de défaut incluant composantes DC
• Intégration possible avec les systèmes de surveillance RCMS410/425/460/490
• Compatible avec les localisateurs de défaut d'isolement EDS440
• Tension d'alimentation : 24 V DC

Applications

• Systèmes de surveillance des courants différentiels (RCMS)
• Localisation de défauts d'isolement (EDS)
• Distribution électrique industrielle et surveillance de sécurité en présence de composantes DC

Variantes
Type | Tension d'alimentation U_S | Réf.
CTBS25 | 24 V DC | B98120060

Caractéristiques / spécifications techniques

• Dénomination commerciale : LINETRAXX® CTBS25
• Type : CTBS25 (transformateur de courant de mesure ouvrant)
• Sensibilité / type : Sensible AC/DC (type B)
• Conception primaire : Ouvrant pour rééquipement
• Tension d'alimentation : 24 V DC
• Appareils d'évaluation compatibles : RCMS410, RCMS425, RCMS460/490, EDS440
• Réseaux compatibles : DC, AC, 3(N)AC
• Référence exemple : B98120060
