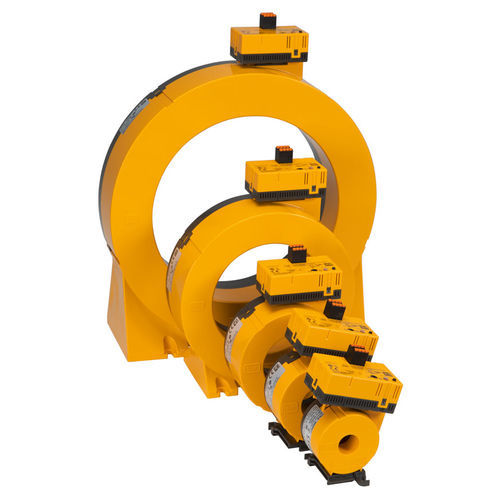

Transformateur de courant LINETRA ® CTUB100 series

de mesureencapsuléIEC

Présentation
La série CTUB100 regroupe des transformateurs de courant de mesure composés de noyaux CTBC… et de modules électroniques CTUB10…. Ils convertissent les courants AC et DC en un signal de mesure exploitable et se connectent aux appareils d'évaluation compatibles. Le raccordement se fait par câble 2 ou 6 conducteurs. Usage en réseaux DC, AC et 3(N)AC.

Fonctionnalités

• Touche combinée Test / Reset
• LED multicolore pour informations de fonctionnement, défaut et état
• Module électronique échangeable sans séparation mécanique des conducteurs primaires
• Possibilité d'extension, rééquipement ou modification fonctionnelle selon les besoins de surveillance
• Versions avec blindage magnétique total (P) réduisant la sensibilité aux courants de charge et d'appel (CTBC20P…210P)
• Autosurveillance du raccordement du transformateur de courant de mesure
• Tensions d'alimentation : DC ±12 V (CTUB101) ou DC 24 V (CTUB102 / CTUB105)

Utilisateurs / usage système

• Variantes CTUB101 : pour RCMA420 / RCMA423 (alimentation DC ±12 V fournie par l'appareil via câble 6 conducteurs)
• Variantes CTUB102 / CTUB105 : pour RCMS410 / RCMS425 / RCMS460 / RCMS490 et EDS441LAB (nécessitent une alimentation DC 24 V pour CTUB102/CTUB105)
• Convient pour systèmes DC, AC et 3(N)AC
• Raccordement via câble 2 ou 6 conducteurs selon type

Variantes (tableau)
Type | Approprié pour le localisateur | Tension d'alimentation | Diamètre du transformateur de courant | Blindage | Réf.
CTUB101-CTBC20 | RCMA420, RCMA423 | DC ±12 V | ø 20 | - | B78120010
CTUB101-CTBC20P | RCMA420, RCMA423 | DC ±12 V | ø 20 | P | B78120020
CTUB101-CTBC35 | RCMA420, RCMA423 | DC ±12 V | ø 35 | - | B78120012
CTUB101-CTBC35P | RCMA420, RCMA423 | DC ±12 V | ø 35 | P | B78120022
CTUB101-CTBC60 | RCMA420, RCMA423 | DC ±12 V | ø 60 | - | B78120014
CTUB101-CTBC60P | RCMA420, RCMA423 | DC ±12 V | ø 60 | P | B78120024
CTUB101-CTBC120 | RCMA420, RCMA423 | DC ±12 V | ø 120 | - | B78120016
CTUB101-CTBC120P | RCMA420, RCMA423 | DC ±12 V | ø 120 | P | B78120026
CTUB101-CTBC210 | RCMA420, RCMA423 | DC ±12 V | ø 210 | - | B78120018
CTUB101-CTBC210P | RCMA420, RCMA423 | DC ±12 V | ø 210 | P | B78120028
CTUB102-CTBC20 | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 20 | - | B78120011
CTUB102-CTBC20P | RCMS410, RCMS425, RCMS460, RCMS490, EDS441LAB | DC 24 V | ø 20 | P | B78120021
CTUB102-CTBC35 | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 35 | - | B78120013
CTUB102-CTBC35P | RCMS410, RCMS425, RCMS460, RCMS490, EDS441LAB | DC 24 V | ø 35 | P | B78120023
CTUB102-CTBC60 | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 60 | - | B78120015
CTUB102-CTBC60P | RCMS410, RCMS425, RCMS460, RCMS490, EDS441LAB | DC 24 V | ø 60 | P | B78120025
CTUB102-CTBC120 | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 120 | - | B78120017
CTUB102-CTBC120P | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 120 | P | B78120027
CTUB105-CTUB120P | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 120 | P | B78120041
CTUB102-CTBC210 | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 210 | - | B78120019
CTUB102-CTBC210P | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 210 | P | B78120029

Accessoires optionnels
Modules électroniques de rechange
Type | Tension d'alimentation | Approprié pour | Réf.
CTUB101 | DC ±12 V | RCMA420/423 | B78120050
CTUB102 | DC 24 V | RCMS410/425/460/490, EDS441LAB | B78120051
CTUB105 | DC 24 V | RCMS410/425/460/490 | B78120054

Noyaux de transformateur de courant (pièces de rechange)
Type | Diamètre intérieur | Réf.
CTBC20 | 20 mm | B98120001
CTBC20P | 20 mm | B98120002
CTBC35 | 35 mm | B98120003
CTBC35P | 35 mm | B98120004
CTBC60 | 60 mm | B98120005
CTBC60P | 60 mm | B98120006
CTBC120 | 120 mm | B98120007
CTBC120P | 120 mm | B98120020
CTBC210 | 210 mm | B98120008
CTBC210P | 210 mm | B98120021

Câbles de connexion
Longueur (m) | Connexion avec | Désignation | Réf.
1 | RCMA42… | CTX-100 | B98110080
2,5 | RCMA42… | CTX-250 | B98110081
5 | RCMA42… | CTX-500 | B98110082
10 | RCMA42… | CTX-1000 | B98110083
1 | RCMS410, RCMS425, RCMS46…, RCMS49…, EDS441LAB | CTXS-100 | B98110090
2,5 | RCMS… | CTXS-250 | B98110091
5 | RCMS… | CTXS-500 | B98110092
10 | RCMS… | CTXS-1000 | B98110093

Remarques sur l'alimentation
Type | max. transformateurs connectés | Réf.
STEP-PS/1 AC/24 DC/0.5 | 4 | B94053110
STEP-PS/1 AC/24 DC/1.75 | 14 | B94053111
STEP-PS/1 AC/24 DC/4.2 | 34 | B94053112

Caractéristiques techniques

• Série : LINETRAXX® CTUB100
• Fonction : transformateurs de courant de mesure (CTBC + CTUB10x)
• Compatibilité : DC, AC, 3(N)AC
• Connexions : câble 2 ou 6 conducteurs
• Tensions : DC ±12 V (CTUB101), DC 24 V (CTUB102/CTUB105)
• Diamètres disponibles : 20, 35, 60, 120, 210 mm
• Blindage : versions standard et P (blindage magnétique total)
• Module électronique échangeable pour rééquipement sans séparation mécanique des conducteurs
• Autosurveillance de raccordement, LED multicolore et bouton Test/Reset combiné
