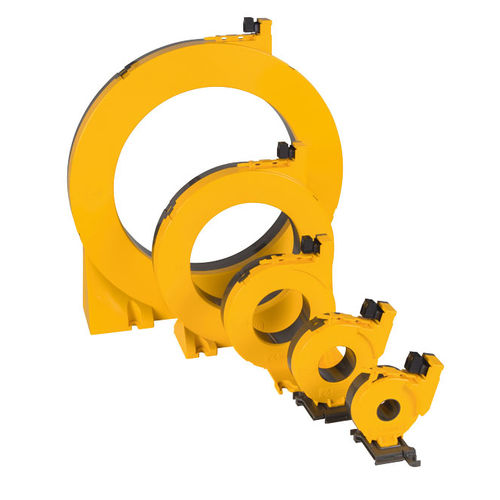

Transformateur de courant LINETRA ® CTAC series

de mesureencapsulé

Présentation
La série CTAC regroupe des transformateurs de courant de mesure qui convertissent les courants AC et les courants de localisation en signaux de mesure exploitables pour les contrôleurs et systèmes de surveillance du courant différentiel ainsi que pour les localisateurs de défaut d'isolement (RCM / RCMS / EDS). La connexion aux appareils s'effectue par câble deux fils. Les CTAC mesurent notamment les courants de localisation générés par un injecteur PGH ou un ISOMETER® iso685.

Caractéristiques générales

• Conçus pour une utilisation avec RCMS460/490, RCM420 et les localisateurs EDS
• Diamètres intérieurs disponibles : 20 mm, 35 mm, 60 mm, 120 mm, 210 mm
• Options de fixation : fixation par supports, montage sur rail DIN ; clips de fixation en option pour certains types

Applications

• Conversion de signaux pour la surveillance et l'évaluation des courants différentiels
• Intégration dans des systèmes de localisation de défauts d'isolement pour réseaux IT (mesure des courants de localisation)
• Connexion aux équipements RCM / RCMS et aux localisateurs EDS

Variantes
Type | Fixation | diamètre intérieur | Réf.
CTAC20 | Fixation par vis, rail DIN | 20 mm | B98110005
CTAC20/01 | Fixation par vis, rail DIN | 20 mm | B98110006
CTAC35 | Fixation par vis, rail DIN | 35 mm | B98110007
CTAC35/01 | Fixation par vis, rail DIN | 35 mm | B98110008
CTAC60 | Fixation par vis, rail DIN | 60 mm | B98110017
CTAC120 | Fixation par vis | 120 mm | B98110019
CTAC210 | Fixation par vis | 210 mm | B98110020

Accessoires en option
Désignation | Réf.
Clip de montage pour CTAC20 et CTAC20/01 | B91080111
Clip de montage pour CTAC35 et CTAC35/01 | B91080112
(clip de montage inclus selon la variante)

Téléchargements (titres de documents)
CTAC — Déclarations de conformité CE (CTAC)
CTAC series — Manuel (EN)
CTAC series — Fiche technique (EN)
Guide de sélection des transformateurs de courant — Aperçu produit (EN)
TÜV NORD — Certificat (groupes produits concernés)
UKCA — CTAC Déclaration de conformité

Caractéristiques / spécifications techniques

• Série produit : LINETRAXX® série CTAC (transformateurs de courant de mesure)
• Fonction principale : conversion des courants AC et des courants de localisation en signaux pour RCM/RCMS et EDS
• Compatibilité : séries RCM, RCMS et localisateurs EDS
• Connexion : câble deux fils
• Diamètres intérieurs : 20 mm, 35 mm, 60 mm, 120 mm, 210 mm
• Fixation : supports de montage ; rail DIN ou clip selon modèle
• Références fabricant : voir tableau des variantes (ex. B98110005 pour CTAC20)
