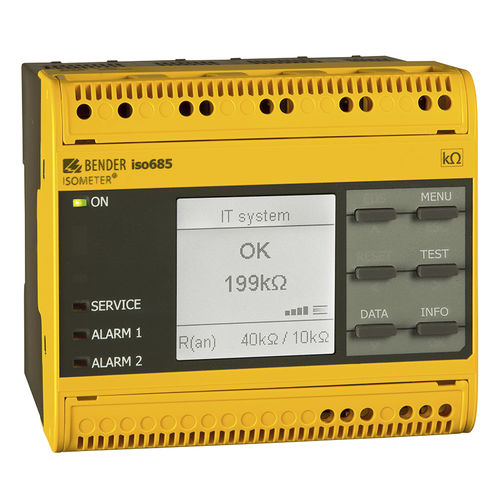

Contrôleur d'isolement pour système triphasé ISOMETER® iso685-…-P series

pour réseau ACAC/DCDC

Présentation
L'ISOMETER® iso685-…-P est un contrôleur permanent d'isolement pour réseaux IT conforme aux normes IEC 61557-8 et IEC 61557-9. Universellement utilisable en AC, 3(N)AC, AC/DC et DC ; adapté aux installations AC comportant des charges alimentées en continu (redresseurs, onduleurs, variateurs).

Principales fonctions

• Profils de mesure prédéfinis (AMPPlus et méthodes spécifiques de profil)
• Mesures : résistance d'isolement, tension, capacité et fréquence
• Serveur Web intégré et configuration à distance
• Communications : Modbus TCP/RTU, BCOM, RS-485 (bus BS)
• Mémoire historique avec horloge temps réel (tampon ≈ 3 jours) : jusqu'à 1023 messages d'alarme horodatés

Variantes de l'appareil

• iso685-D-P : Afficheur LC graphique haute résolution et commandes locales (ne peut pas être associé au FP200).
• iso685W-D-P : Variante D avec option W pour exigences climatiques/mécaniques accrues.
• iso685-S-P : Sans afficheur ni commandes locales ; utilisation avec panneau avant FP200.
• iso685W-S-P : Variante S avec option W, utilisée avec FP200W pour environnements sévères.

Détails des variantes

• Variantes D : commande directe sur l'appareil, affichage isoGraph pour tendance de la résistance d'isolement.
• Variantes S : commandes via FP200/FP200W; adaptées au montage du panneau avant éloigné.
• Option W : plage de température étendue et protection mécanique (ex. -40…+70°C, désignations 3K23 / 3M12).

Fonctions sélectionnées

• Adaptation automatique à la capacité de fuite existante
• Deux plages de valeur d'alarme réglables séparément : 1 kΩ…10 MΩ
• Surveillance des raccordements et autotest automatique
• Sorties analogiques proportionnelles à la valeur d'isolement (0(4)…20 mA, 0…400 μA, 0…10 V, 2…10 V galvanisées)
• Entrées/sorties numériques librement programmables et textes client par canal

EDS44x — localisation des défauts d'isolement (sélection)

• Localisation sélective des défauts d'isolement dans les réseaux AC, 3AC et DC IT
• Jusqu'à 12 transformateurs de mesure connectables (séries CTAC, WR, WS)
• Sensibilités : EDS440 localisation 2…10 mA ; EDS441 localisation 0,2…1 mA
• Communication via bus BS (RS-485) ou BB

Applications

• Circuits principaux AC, DC ou AC/DC, y compris parties avec éléments DC directement connectés
• ASI, systèmes de batteries, équipements avec alimentations à découpage
• Chauffage par régulation de phase, entraînements et convertisseurs
• Réseaux IT à forte capacité de fuite ou nécessitant localisation de défauts

Accessoires optionnels (extrait)

• Localisateurs de défauts d'isolement : variantes EDS440 / EDS441 et versions W/L pour environnements sévères
• Modules relais (IOM441-S), kits de bornes (vis ou push-wire), accessoires boîtier

Caractéristiques techniques (résumé)

• Normes : IEC 61557-8, IEC 61557-9
• Plage de mesure principale : AC 0…690 V ; 1…460 Hz · DC 0…1000 V (selon variante)
• Alimentation typique : AC/DC 24…240 V (selon variante)
• Plages d'alarme : 1 kΩ…10 MΩ (deux plages réglables séparément)
• Communications : BCOM, Modbus TCP/RTU, RS-485 (BS), serveur Web intégré ; option passerelle COMTRAXX®
• Mémoire : historique 1023 messages, horodatage et tampon ≈ 3 jours
• Option W : plage étendue et niveaux de protection accrus
