Contrôleur d'isolement pour système triphasé ISOMETER® iso685 series

pour réseau ACAC/DCDC

Présentation
L'ISOMETER® iso685 est un contrôleur d'isolement conforme à la norme IEC 61557-8 pour réseaux IT. Il s'utilise dans des réseaux AC, 3(N)AC, AC/DC et DC, y compris des installations AC comportant des composants DC directement raccordés (redresseurs, onduleurs, variateurs).

Principales caractéristiques

• Profils de mesure prédéfinis pour scénarios applicatifs courants
• Mesure fiable de la résistance d'isolement, de la tension, de la capacité et de la fréquence
• Serveur web intégré et prise en charge Modbus TCP/RTU
• Mémoire d'historique avec horloge temps réel (tampon ~3 jours, jusqu'à 1023 messages d'alarme)
• Adaptation automatique à la capacité de fuite du réseau

Variantes

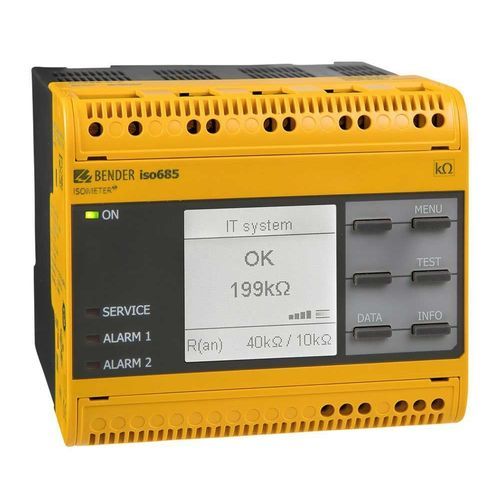

• iso685-D : version avec afficheur LC graphique haute résolution et commandes locales ; ne peut pas être associée au FP200.
• iso685-S : version sans afficheur ni commandes locales ; utilisable uniquement avec la platine frontale FP200.
• Option "W" : versions renforcées pour conditions climatiques et mécaniques extrêmes (iso685W‑D, iso685W‑S).

Fonctions

• Convient pour réseaux IT AC avec redresseurs/ondulateurs connectés et pour réseaux IT DC
• Adaptation automatique à la capacité de fuite existante
• Combinaison de la méthode AMPPlus et d'autres méthodes spécifiques de mesure
• Deux plages d'intervention réglables séparément : 1 kΩ…10 MΩ
• Surveillance des raccordements et autotest de l'appareil
• Affichage graphique isoGraph de la résistance d'isolement dans le temps
• Sorties analogiques : 0(4)…20 mA, 0…400 μA, 0…10 V, 2…10 V (séparées galvaniquement)
• Entrées/sorties numériques librement programmables
• Réglage à distance via serveur web (option : passerelle COMTRAXX®) et télédiagnostic
• Interfaces : RS-485/BS, BCOM, Modbus TCP/RTU
• Extension de la mesure de tension via platines d'adaptation

Applications

• Circuits principaux AC, DC ou AC/DC
• Circuits AC/DC avec composants DC directement connectés (redresseurs, convertisseurs, variateurs)
• Systèmes UPS et réseaux de batteries
• Appareils de chauffage avec régulation de phase et installations à alimentation à découpage
• Réseaux IT présentant de fortes capacités de fuite

Tableau des variantes (Type | Plage de tension nominale U_n | Tension d'alimentation U_S | Affichage | Option W | Art.-No.)
iso685-D | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC 24…240 V; 50…400 Hz / DC 24…240 V | intégré | – | B91067010
iso685W-D | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC 24…240 V; 50…400 Hz / DC 24…240 V | intégré | -40…+70°C, 3K23, 3M12 | B91067010W
iso685-S + FP200 | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC 24…240 V; 50…400 Hz / DC 24…240 V | détaché | – | B91067210
iso685W-S + FP200 | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC 24…240 V; 50…400 Hz / DC 24…240 V | détaché | -40…+70°C, 3K23, 3M12 | B91067210W

Accessoires en option

• Platines d'adaptation de tension : AGH150W-4, AGH204S-4, AGH520S, AGH676S-4
• Jeux de bornes et accessoires de boîtier (certains éléments fournis)

Caractéristiques techniques

• Norme : IEC 61557-8
• Systèmes supportés : AC, 3(N)AC, AC/DC et DC
• Fonctions de mesure : résistance d'isolement, tension, capacité, fréquence
• Plages d'intervention : 1 kΩ … 10 MΩ (deux plages réglables)
• Sorties analogiques : 0(4)…20 mA, 0…400 μA, 0…10 V, 2…10 V (galvaniquement séparées)
• Interfaces : RS-485/BS, BCOM, Modbus TCP/RTU, serveur web intégré
• Mémoire historique : jusqu'à 1023 messages d'alarme horodatés (tampon ~3 jours)
• Option W : -40…+70°C (classes de protection/robustesse ex. 3K23, 3M12)
