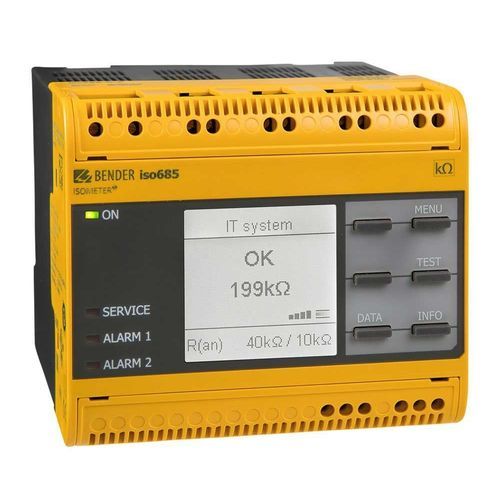

Contrôleur d'isolement pour système triphasé ISOMETER® iso685-…-B series

pour réseau ACAC/DCDC

Présentation
L'ISOMETER® iso685-…-B est un contrôleur d'isolement conforme à la norme IEC 61557-8 pour réseaux IT. Il s'applique aux systèmes AC, 3(N)AC, AC/DC et DC, y compris les installations AC comportant des charges alimentées en courant continu (redresseurs, onduleurs, variateurs).

Principales fonctionnalités

• Profils de mesure prédéfinis adaptés aux applications industrielles
• Mesure fiable de la résistance d'isolement, de la tension, de la capacité et de la fréquence
• Serveur web intégré pour configuration et diagnostic à distance
• Communication : BCOM, Modbus TCP/RTU, RS-485 / bus capteur Bender
• Utilisable dans des réseaux IT couplés (ISOnet)
• Historique horodaté et représentation isoGraph

Variantes

• iso685-D-B : avec afficheur graphique LCD haute résolution et commandes en face avant pour utilisation locale ; non combinable avec FP200 pour commande locale.
• iso685-S-B : sans afficheur ni commandes ; utilisation avec la platine frontale FP200 pour commande.
• Option "W" : versions renforcées pour environnements climatiques et mécaniques extrêmes (iso685W-D-B, iso685W-S-B).

Fonctionnalités techniques

• Adaptation automatique à la capacité de fuite du réseau et combinaison d'AMPPlus avec d'autres méthodes de mesure spécifiques au profil
• Deux plages de valeur d'alarme réglables indépendamment : 1 kΩ…10 MΩ
• Surveillance des câbles de mesure et autotest automatique de l'appareil
• IsoGraph : représentation graphique de l'évolution de la résistance d'isolement ; mémoire d'historique (tampon 3 jours) jusqu'à 1023 messages d'alarme
• Sorties analogiques proportionnelles à la valeur mesurée : 0(4)…20 mA, 0…400 μA, 0…10 V, 2…10 V (galvanisée)
• Entrées/sorties numériques librement programmables ; réglage à distance via serveur web ou passerelle COMTRAXX®
• Télédiagnostic via Internet et extension de tension via appareils d'acouplement

Applications

• Circuits principaux AC, DC ou AC/DC
• Circuits AC/DC avec composants DC directement connectés (redresseurs, convertisseurs, variateurs)
• ASI (UPS) et systèmes de batteries
• Appareils de chauffage à commande de phase et installations avec alimentations à découpage
• Réseaux IT couplés présentant de fortes capacités de fuite

Tableau des variantes
Type | Plage de tension nominale Un | Tension d'alimentation US | Affichage | Option W | Art.-No.
iso685-D-B | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC/DC 24…240 V | Présent | – | B91067020
iso685W-D-B | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC/DC 24…240 V | Présent | -40…+70°C, 3K23, 3M12 | B91067020W
iso685-S-B + FP200 | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC/DC 24…240 V | Absent (commande via FP200) | – | B91067220
iso685W-S-B + FP200 | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC/DC 24…240 V | Absent | -40…+70°C, 3K23, 3M12 | B91067220W

Accessoires optionnels (extrait)

• Appareils d'acouplement (différents types)
• Jeux de borniers à vis et borniers push-wire
• Accessoires boîtier : capot de bornes, clips de montage

Caractéristiques techniques

• Norme : IEC 61557-8
• Systèmes applicables : AC, 3(N)AC, AC/DC et DC
• Plage de tension : AC 0…690 V; 1…460 Hz / DC 0…1000 V
• Tension d'alimentation : AC/DC 24…240 V (selon variante)
• Plages de réponse : 1 kΩ … 10 MΩ (deux plages réglables)
• Mesures : résistance d'isolement, tension, capacité, fréquence
• Sorties analogiques : 0(4)…20 mA, 0…400 μA, 0…10 V, 2…10 V (galvanisées)
• Communication : BCOM, Modbus TCP/RTU, RS-485 / bus capteur Bender, serveur web intégré
• Mémoire d'historique : tampon 3 jours, jusqu'à 1023 messages horodatés ; isoGraph
• Option environnementale W : -40…+70°C, classes 3K23, 3M12 (selon variantes)
