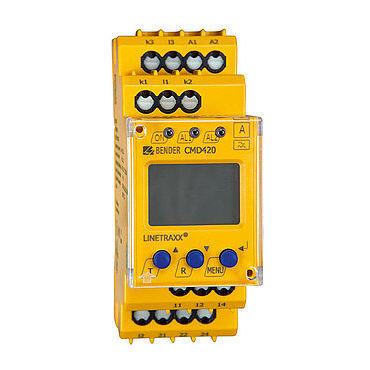

Relais de surveillance de surintensité LINETRAXX® CMD series

de sous-intensitémonophasétriphasé

Les relais de surveillance de courant CMD420/421 surveillent la surintensité, la sous-intensité ou la sous-intensité et la surintensité(fonction fenêtre) dans les courants AC à l'aide de trois entrées de mesure. Les courants sont mesurés comme valeurs efficaces (AC). Les valeurs mesurées actuelles sont affichées en permanence sur l´écran LCD. Le canal de mesure respectif peut être sélectionné au moyen de la touche fléchée haut ou bas. Les valeurs mesurées conduisant à l´activation du relais d´alarme sont enregistrées.Les temporisations réglables permettent de tenir compte des caractéristiques spécifiques à l´installation telles que des courants établis spécifiques aux appareils, de brèves fluctuations de courant etc... Pour effectuer la mesure, trois transformateurs de courant standards doivent être connectés au CMD420/421 correspondant. Le rapport de transformation ,,n des transformateurs de courant (n = x/1A ou n = x/5A) est réglable jusqu'à un coefficient de n = 2000. Le courant primaire actuel peut être calculé en multipliant le courant mesuré par le coefficient ,,n" et être affiché sur l´écran. Les courants peuvent dériver d'un réseau triphasé ou de trois réseaux monophasés différents. La gamme CMD420/421 nécessite une tension d´alimentation séparée. Caractéristiques Surveillance de surintensité ou de sous-intensité dans les réseaux AC avec préalarme et alarme principale ou surveillance du courant avec fonction de fenêtre Surveillance du courant à l’aide de transformateurs de courant, selon le modèle d’appareil adapté au transformateur standard x/1 A, x/5 A A l’aide du facteur de transmission n adaptable à tous les transformateurs de courant standard x/1 A, x/5 A
