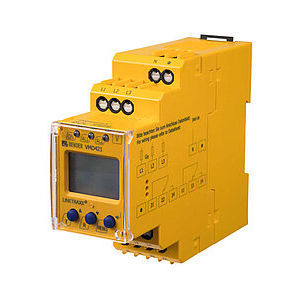

Relais de surveillance de fréquence LINETRAXX® VMD421H

d'ordre de phasesd'absence de phasesde déséquilibre de phases

Surveillance de la sous-tension, de la surtension et de la fréquence dans des réseaux 3(N)AC 0...500 V Accumulateur d´énergie intégré Surveillance d´asymétrie, de défaillance de phase, d´ordre des phases Temporisation au démarrage, temporisation de réponse et temporisation à la retombée réglables Différentes fonctions de surveillance sélectionnables U, f Les relais de tension multifonction de la série VMD421H surveillent les fréquences, les sous-tension, les surtensions et la tension entre deux valeurs de seuil (fonction fenêtre) dans des réseaux 3(N)AC. Les tensions sont mesurées comme valeurs efficaces. La valeur mesurée actuelle est affichée en permanence sur l´écran LCD. La valeur mesurée conduisant à l´activation des relais d´alarme est enregistrée. Les temporisations réglables permettent de tenir compte des caractéristiques spécifiques à l´installation, telles que les phases de démarrage spécifiques à l´appareil, de brèves fluctuations de tension etc... . La version VMD421H prélève la tension d´alimentation du réseau à surveiller et dispose d´un accumulateur d´énergie interne. Caractéristiques Surveillance de sous-tension et de surtension ainsi que de fréquence des réseaux 3(N)AC 70…500/288 V Sans tension d’alimentation séparée Accumulateur d’énergie intégré Surveillance d’asymétrie, de défaillance de phase, d'ordre des phases Différentes fonctions de surveillance sélectionnables U, f Temporisation au démarrage, de réponse et à la retombée Hystérésis de commutation réglable Mesure de la valeur efficace (AC) Affichage de valeur de mesure numérique à travers afficheur LCD multifonction
