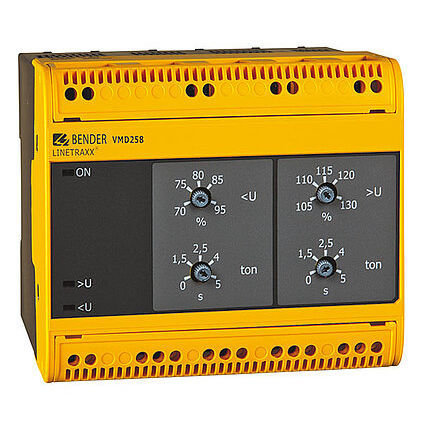

Relais de surveillance de surtension LINETRAXX® VMD258

de sous-tensiontriphaséAC

Technique analogique pure pour des applications de sécurité Pour des tensions nominales du réseau de distribution allant jusqu´à 690 V Surveillance de la sous-tension et de la surtension pour des réseaux 3AC Le relais de tension VMD258 surveille la sous-tension et la surtension dans des réseaux AC triphasés (fonction fenêtre). La connexion du conducteur neutre n´est pas nécessaire et convient donc au réseaux 3AC. L´appareil est composé d´une technique analogique pure et peut être utilisé en raison de sa haute disponibilité dans les centrales électriques. La tension destinée à alimenter l´électronique provient du réseau surveillé. La tension destinée à alimenter l´électronique, les relais et la connexion pour l´accumulateur d´énergie externe sont isolés du réseau au moyen d´une double isolation. Des transformateurs à entrée spéciale réduisent la transmisson de facteurs perturbateurs provenant du réseau. Les valeurs de seuil pour la sous-tension et la surtension ainsi que les temporisations sont réglables en continu. Caractéristiques Haute disponibilité grâce à une technique analogique pure Surveillance de la sous-tension et de la surtension pour des réseaux 3AC Sans tension d’alimentation séparée Relais d‘alarme séparés pour la sous-tension et la surtension dotés chacun de 2 inverseurs libres de potentiel Valeur de seuil réglable : 0,7…0,95 x Un/1,05…1,3 x Un Tensions nominales du réseau de distribution : 3AC 690/500/480/440/400/230/110/100 V Temporisation de réponse réglable : 0…5 s LED de signalisation pour service, surtension, sous-tension
