Tunnel de séchage infrarouge

à ultravioletà air chaudde sérigraphie

Présentation

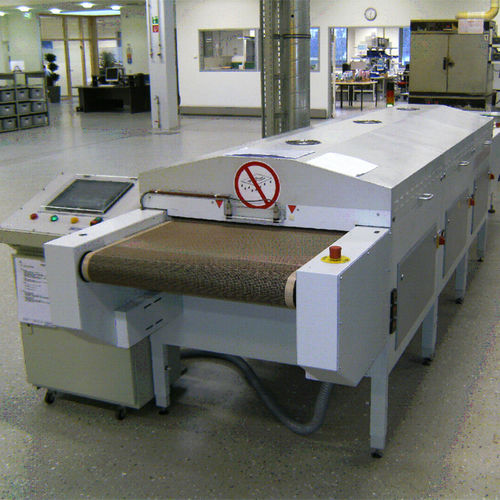

Le sécheur à bande continu Beltrotherm est conçu pour la séchage des pâtes métalliques et des matériaux isolants utilisés en électronique imprimée et pour les claviers à membrane. Le rayonnement infrarouge longue onde combiné à la convection sèche de l'intérieur vers l'extérieur pour éviter la formation d'une peau en surface. De faibles valeurs de résistance des pistes sont atteignables dès un passage. Les films fins et substrats sont transportés en toute sécurité sur un convoyeur plat à travers les zones chauffantes. Des temps de processus courts (quelques minutes) assurent une production rentable.

Détails

• Bouclage de puissance : 100 % / 50 % sélectionnable
• Lampe UV : avec ou sans volet pneumatique
• Armoire ventilée avec réflecteur en aluminium
• Vitesse de bande réglable
• Commande PLC avec pupitre mobile et écran tactile

Avantages

• Technologie éprouvée avec longue expérience de production
• Polymérisation UV complète et homogène en option
• Temps de séchage et de durcissement très courts
• Conception économe en énergie
• Poursuite immédiate des opérations après séchage
• Bonnes résistances aux rayures et aux produits chimiques après traitement

Applications

• Industrie de l'imprimerie
• Industrie électronique
• Industrie des plastiques
• Industrie textile
• Industrie de l'emballage
• Industrie automobile
• Industrie du verre

Modules disponibles et commande

• Module de stabilisation (dwell)
• Module d'évaporation
• Module de chauffage
• Module de refroidissement
• Différentes variantes d'entrée / sortie
• Commande PLC : pupitre mobile avec écran tactile

Caractéristiques techniques

• Largeurs de travail : 610 mm / 24" ou 760 mm / 30"
• Vitesse de bande : réglable
• Prèséchage Lötstopmaske : 0,5 - 50,0 m/min
• Durcissement Lötstopmaske : 0,2 - 2,0 m/min
• Durcissement pâte : 0,5 - 5,0 m/min
• Plage de température : RT - 250 °C
• Raccordement électrique : 400 V 3/N/PE 50 Hz
• Puissance raccordée par module : 9,3 kW / 18,6 kW
• Puissance en service par module : 4,6 kW / 9,3 kW
• Air d'alimentation / air d'extraction par module : 100 - 300 m³/h
• Longueur de module : 1000 mm
• Largeur de module : 1000 mm
• Hauteur de module : 1200 mm
