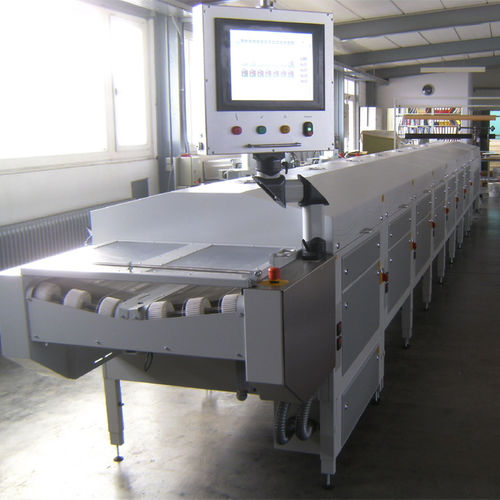

Tunnel de séchage à ultraviolet

à air chaudde sérigraphieautomatique

Présentation du produit
Toutes les couleurs, laques et revêtements appliqués par procédé de revêtement humide sont séchés en continu, en procédé horizontal, en simple ou double face. Le type de source de chaleur, les débits d'air, la température et les temps d'évaporation/séchage sont adaptés aux exigences de production. Les profils de température et la vitesse de bande sont mémorisés dans l'automate (PLC) pour une répétabilité des cycles. Le transport sur bande plate est utilisé pour le séchage unilatéral ; le transport sur bande en V pour le séchage bilatéral.

Détails

• Réglage ballast (positions 100% et 50%)
• Lampe UV disponible avec volet pneumatique en option
• Enveloppe guidée par flux d'air avec réflecteur en aluminium
• Commande PLC avec pupitre opérateur tactile
• Construction modulaire pour configuration flexible de la ligne

Avantages

• 60 ans d'expertise de fabrication Made in Germany
• Options de séchage thermique et UV intégrées
• Séchage et durcissement complets et uniformes
• Temps de séchage/durcissement très courts pour augmenter le débit
• Systèmes économes en énergie réduisant les coûts d'exploitation
• Possibilité de traitement en aval immédiat
• Haute résistance aux rayures et finition brillante
• Durabilité et résistance chimique accrues

Applications

• Industrie de l'imprimerie
• Industrie électronique
• Industrie des plastiques
• Industrie textile
• Industrie de l'emballage
• Industrie automobile
• Industrie du verre

Modules disponibles

• Module de stabilisation
• Module d'évaporation
• Module de chauffage
• Module de refroidissement
• Modules d'entrée/sortie, divers
• Commande PLC : pupitre mobile avec écran tactile

Caractéristiques techniques

• Largeurs de travail : 610 mm / 24" ou 760 mm / 30"
• Vitesse de bande : réglable
• Prétrempage (loto stop) : 0,5 - 50,0 m/min
• Durcissement (loto stop) : 0,2 - 2,0 m/min
• Durcissement (pâte) : 0,5 - 5,0 m/min
• Plage de température : ambiante - 250 °C
• Raccordement électrique : 400 V 3/N/PE 50 Hz
• Puissance de raccordement par module : 9,3 kW / 18,6 kW
• Puissance utile par module : 4,6 kW / 9,3 kW
• Air d'alimentation / extraction par module : 100 - 300 m³/h
• Dimensions du module (L x l x H) : 1000 x 1000 x 1200 mm
