Tunnel de séchage à ultraviolet Beltrotherm

à air chaudde sérigraphie

Description du produit

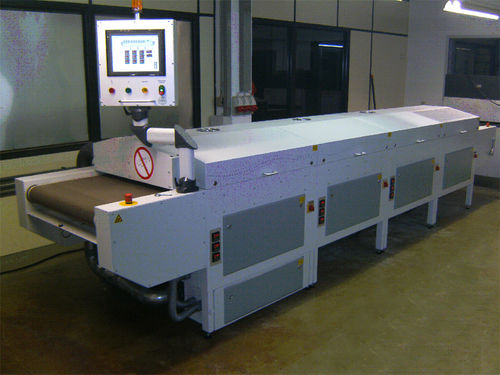

Sécheur à bande continu BELTROTHERM pour le séchage et la polymérisation de produits sérigraphiés après impression partielle. Compatible avec toutes les machines de sérigraphie et adaptable à une large gamme de matériaux et de pâtes. Dans un BELTROTHERM continu avec profils de température adaptés, les produits sont séchés ou polymérisés en temps de process de 2,5 à 5 minutes.

La sérigraphie partielle est utilisée pour

• Encres d'étiquetage
• Encres pelables
• Pâtes carbone
• Pâtes argent
• Pâtes via
• Lacques de masquage partiels
• Promoteurs d'adhérence
• Pâte pour dissipateur thermique
• Matériaux céramiques

Processus
Séchage continu par bande avec profils de température sélectionnables ; conçu pour sécher et/ou durcir une gamme de matériaux et de pâtes sérigraphiés en temps de process courts.

Détails du sécheur thermique BELTROTHERM

• Ballast (réglable 100 % et 50 %)
• Lampe UV avec ou sans obturateur pneumatique
• Châssis refroidi par air avec réflecteur en aluminium

Avantages

• 60 ans d'expérience « Made in Germany »
• Séchage thermique intégré
• Polymérisation UV complète et homogène
• Temps de durcissement très courts
• Options de systèmes économes en énergie
• Possibilité de reprise immédiate en aval
• Haute résistance aux rayures et brillance
• Durable et résistance chimique accrue

Applications / domaines d'utilisation

• Industrie de l'impression
• Industrie électronique
• Industrie des plastiques
• Industrie textile
• Industrie de l'emballage
• Industrie du verre
• Industrie automobile

Modules disponibles

• Module de stabilisation
• Module d'évaporation
• Module de chauffage
• Module de refroidissement
• Différentes configurations d'entrée/sortie
• Commande PLC : pupitre mobile avec écran tactile

Caractéristiques techniques / spécifications

• Largeurs de travail : 610 mm (24") ou 760 mm (30")
• Vitesse de la bande : réglable
• Séchage d'accroche Lötstop (laitier) : 0,5 - 50,0 m/min
• Polymérisation Lötstop : 0,2 - 2,0 m/min
• Polymérisation des pâtes : 0,5 - 5,0 m/min
• Plage de température : ambiante - 250 °C
• Raccordement électrique : 400 V 3/N/PE 50 Hz
• Puissance de raccordement par module : 9,3 kW / 18,6 kW
• Puissance de fonctionnement par module : 4,6 kW / 9,3 kW
• Air d'alimentation / extraction par module : 100 - 300 m³/h
• Longueur du module : 1000 mm
• Largeur du module : 1000 mm
• Hauteur du module : 1200 mm
