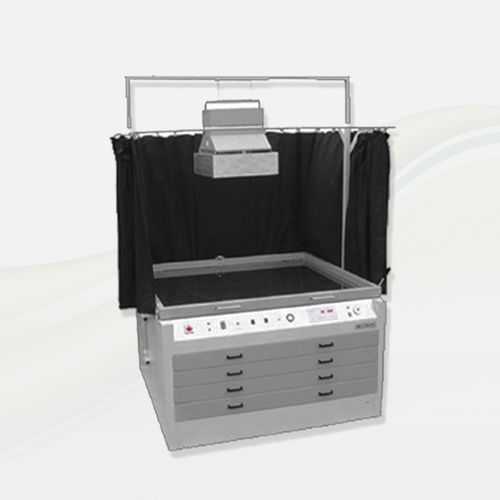

Unité d'insolation pour insolation simple face Beltrocop S

avec tiroiravec armoire de séchagepour sérigraphie

Application :
Pour la révélation de cadres de sérigraphie par le haut. Convient à tous les types courants de pochoirs et gabarits.

Conception :
Construction autoportante entièrement en acier ; cadre de copie avec couverture caoutchouc à surface diamantée (selon format) ; exécutable avec 2 ou 4 prises d'aspiration ; cadre supérieur à fermeture rapide, assisté par vérin à gaz, équipé d'une vitre cristalline ESG sans stries. Partie inférieure avec 4 tiroirs à fonctionnement souple pour la pose des écrans ; doublures de tiroir convexes à l'intérieur de sorte que les écrans reposent uniquement sur les bords extérieurs. Des toiles anti-goutte empêchent l'écoulement sur les écrans situés en dessous. Livrable également avec un grand tiroir de stockage. Tableau de commande clair avec manomètre de vide, valve de réduction du vide et éléments de commande. Pompe à vide haute performance. Les unités électriques de commande sont disposées de façon visible et facile d'entretien sur une armoire de commande.

Détails :
+ Vitre cristalline ESG sans stries
+ Révélation des cadres par le haut
+ Cadre de copie avec couverture caoutchouc
+ Ordinateur de commande Beltromat 8100 disponible

Avantages :

• 60 ans de qualité Made in Germany
• Révélation complète et uniforme
• Temps de révélation très courts
• Systèmes économes en énergie
• Possibilité de poursuivre les opérations immédiatement
• Surface très résistante aux rayures et brillante
• Durable avec résistance chimique accrue

Domaines d'application / Utilisations :

• Industrie de l'impression
• Industrie électronique
• Industrie de l'emballage
• Industrie pharmaceutique
• Génie mécanique

Options / Accessoires (avec numéros d'article) :
Réf. : 60.010, 60.038, 60.039, 60.040, 60.041, 60.017, 60.027, 60.021, 60.023, 48.006, 59.011
Description : Suspension de lampe avec treuil manuel et blocage ; rideau de protection avec fixation pour BELTROCOP S B3 / B2 / B1 / A0 ; fonctionnement semi-automatique (vitesse et temps de révélation préréglés, fermeture manuelle du cadre supérieur → déroulement automatique) ; lampe d'insertion jaune ; supplément pour transformation en armoire de séchage ; supplément pour un tiroir supplémentaire ; ordinateur de commande BELTROMAT 8100 ; cellule UV

Numéros d'article / Dimensions / Puissance des lampes :
Réf. : 52.053 ; 52.054 ; 52.055 ; 52.056 ; 49.232 ; 49.233 (formats spéciaux sur demande)
Dimensions max. des cadres (mm) : B3 - 750 x 800 ; B2 - 900 x 1000 ; B1 - 1100 x 1350 ; A0 - 1300 x 1600 ; BELTROLUX 3000 D ; BELTROLUX 5000 D
Puissance des lampes : variantes 3000 W / 5000 W selon modèle

Caractéristiques / spécifications techniques :

• Brand: Beltron
• Modèle : Beltrocop S
• Fonction : Révélation de cadres de sérigraphie par le haut
• Construction : Version autoportante entièrement en acier
• Cadre supérieur : Assisté par vérin à gaz ; vitre cristalline ESG sans stries
• Cadre de copie : Couverture caoutchouc (surface diamantée selon format)
• Aspiration : 2 ou 4 prises d'aspiration
• Partie inférieure : 4 tiroirs faciles à manœuvrer pour montage des écrans ; doublures convexes pour appui sur bords ; toiles anti-goutte
• Commande : Tableau de commande clair ; ordinateur de commande Beltromat 8100 disponible
• Vide : Manomètre de vide et valve de réduction inclus ; pompe à vide haute performance
• Options : Suspension de lampe avec treuil, rideaux de protection, fonctionnement semi-automatique, lampe d'insertion, équipement en armoire de séchage, tiroir supplémentaire, cellule UV
• Dimensions max. des cadres (mm) : B3 750 x 800 ; B2 900 x 1000 ; B1 1100 x 1350 ; A0 1300 x 1600
• Puissance des lampes : 3000 W / 5000 W selon modèle
• Références (standard et options) : 52.053 ; 52.054 ; 52.055 ; 52.056 ; 49.232 ; 49.233 ; options 60.010 ; 60.038 ; 60.039 ; 60.040 ; 60.041 ; 60.017 ; 60.027 ; 60.021 ; 60.023 ; 48.006 ; 59.011
