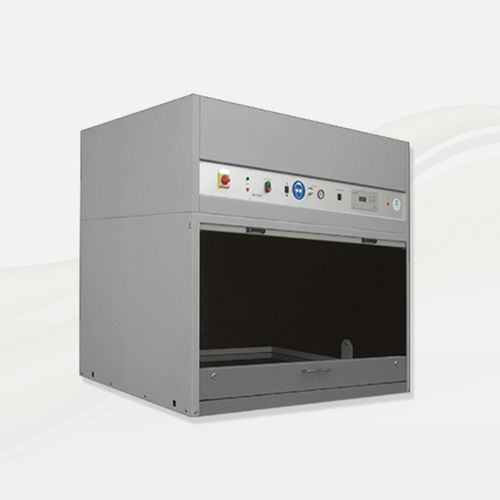

Unité d'insolation de table Beltroquick S

pour insolation simple faceUVpour sérigraphie

Application
Belichtung de cadres de sérigraphie par le dessus pour les procédés d'impression, l'emballage et l'électronique.

Conception
Copieur de table en version divisible pour faciliter le passage par des portes étroites. Équipé d'une lampe de copie à démarrage rapide BELTROLUX D sans fermeture rapide. La lampe à démarrage rapide associée à un réflecteur haut-brillant supprime les temps de veille précédents et permet des économies d'énergie jusqu'à environ 80 %.

Caractéristiques principales / Détails
L'appareil offre une efficacité élevée et un éclairage uniforme grâce à l'utilisation d'émetteurs rayonnants plus respectueux de l'environnement. L'unité lampe à basculement facilite le remplacement rapide et sans outil des émetteurs. Le châssis de copie, situé dans la partie inférieure, comporte une couverture en caoutchouc naturel hautement élastique et diamantée avec décharge antistatique et une vitre en verre cristal. La partie supérieure contient la commande complète des lampes, une pompe à vide haute performance sans entretien, un ventilateur d'extraction silencieux et un panneau de commande clairement agencé avec interrupteur principal, commande d'exposition, manomètre de vide et clapet de réduction du vide. L'utilisation du contrôleur BELTROMAT 8100 est possible en option.

Points forts / Avantages

• Belichtung complète et uniforme
• Temps d'exposition très courts
• Systèmes économes en énergie (jusqu'à ~80 % d'économie avec lampe à démarrage rapide + réflecteur)
• Possibilité de poursuivre les opérations immédiatement après l'exposition
• Surfaces très résistantes aux rayures et brillantes
• Durabilité et résistance chimique accrues

Utilisations / Secteurs

• Industrie de l'impression (sérigraphie)
• Industrie électronique
• Industrie de l'emballage
• Industrie pharmaceutique
• Ingénierie et fabrication

Numéros d'article — Max. cadres (mm) — Puissance lampe
52.144 — 500 x 700 — 3000 W
52.146 — 500 x 700 — 5000 W
52.147 — 800 x 1000 — 3000 W
52.148 — 800 x 1000 — 5000 W
52.138 — 1000 x 1200 — 3000 W
52.137 — 1000 x 1200 — 5000 W
52.185 — 1200 x 1400 — 5000 W
48.033 — non compatible avec Beltromat 8100 — (puissance lampe non spécifiée)

Options (numéros d'article)

• 48.006
• 59.011
• 42.048
• 59.068
• 60.030
• 60.055
• 60.077
• 60.078

Description des options / Accessoires

• Ordinateur de commande BELTROMAT 8100
• Cellule UV
• Capteur de vide
• Compteur d'impulsions indiquant le nombre d'expositions
• Lampe d'insertion, jaune
• Supplément pour tension d'alimentation spéciale
• Circuit demi-charge 3000 D
• Circuit demi-charge 5000 D

Beltromat 8100 — Ordinateur de commande (fonctionnalités)
Ordinateur de commande pour la gestion des séquences et des paramètres d'exposition. Prend en charge la cellule UV, le capteur de vide, le compteur d'impulsions pour le suivi des expositions et les options comme la lampe d'insertion et les circuits demi-charge.

Caractéristiques techniques (extrait)

• Modèle : Beltroquick S
• Application : Belichtung de cadres de sérigraphie par le dessus
• Type de lampe : BELTROLUX D lampe de copie à démarrage rapide
• Options de puissance lampe : 3000 W et 5000 W selon le modèle
• Cadre de copie : couverture en caoutchouc naturel diamanté, hautement élastique, avec décharge antistatique
• Couverture : vitre en verre cristal
• Unité lampe : conception basculante pour un échange facile des émetteurs
• Commande : Beltromat 815 standard ; BELTROMAT 8100 en option
• Système de vide : pompe à vide haute performance sans entretien ; manomètre de vide avec clapet de réduction
• Gestion d'air : ventilateur d'extraction silencieux
• Efficacité énergétique : jusqu'à env. 80 % d'économie avec lampe à démarrage rapide + réflecteur haut-brillant
• Tailles max. de cadres : de 500 x 700 mm à 1200 x 1400 mm (selon modèle)
• Industries types : impression, électronique, emballage, pharmaceutique, ingénierie
