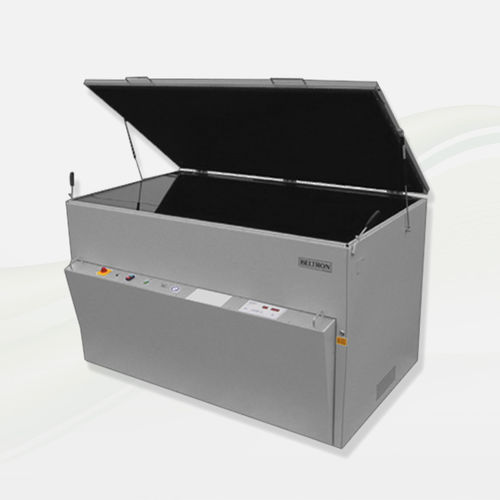

Unité d'insolation avec tiroir Beltroframe S

pour insolation simple facepour sérigraphieUV

Application:
Pour la photopolymérisation/insolation de cadres de sérigraphie par le dessous.

Conception:
Le BELTROFRAME S est constitué d'un châssis métallique autoportant avec une vitre spéciale UV fixe et sans stries et d'un cadre supérieur à fermeture rapide. L'équipement comprend une couverture élastique diamantée, des prises d'aspiration, une bande de masse CU pour la décharge antistatique et un système assurant un vide homogène. L'appareil est livré avec une lampe copieuse BELTROLUX à démarrage rapide (3000 W, 5000 W ou 6000 W) et un réflecteur UV haute performance dédié.

Détails clés:

• Vitre ESG (fixe, sans stries)
• Exposition par le dessous
• Réflecteurs UV haute performance spécialement conçus à l'intérieur de la machine
• Ordinateur de commande Beltromat 815 (options d'automatisation disponibles)

Avantages:

• Exposition complète et uniforme
• Temps d'exposition très courts
• Systèmes économes en énergie (les lampes à démarrage rapide annulent les temps de veille ; jusqu'à 80 % d'économie avec les réflecteurs spéciaux)
• Possibilité de traitement supplémentaire immédiat
• Résultats très résistants aux rayures, brillants et à résistance chimique accrue

Utilisé avec succès dans:

• Industrie de l'impression
• Industrie électronique
• Industrie de l'emballage
• Industrie automobile

Informations techniques (réf. / formats maxi cadre en mm / puissance lampe):
Réf. : 52.159 / formats maxi : 750 x 800 / Puissance lampe : 3000 W
Réf. : 52.165 / formats maxi : 750 x 800 / Puissance lampe : 5000 W
Réf. : 52.166 / formats maxi : 900 x 1000 / Puissance lampe : 3000 W
Réf. : 52.167 / formats maxi : 900 x 1000 / Puissance lampe : 5000 W
Réf. : 52.163 / formats maxi : 1100 x 1350 / Puissance lampe : 3000 W
Réf. : 52.164 / formats maxi : 1100 x 1350 / Puissance lampe : 5000 W
Réf. : 52.170 / formats maxi : 1100 x 1350 / Puissance lampe : 6000 W
Dimensions spéciales sur demande

Options / Accessoires (sélection):

• Réf. 60.006
• Réf. 48.033
• Réf. 60.999

Description (articles supplémentaires):

• Lampe d'insertion, jaune
• Ordinateur de commande BELTROMAT 8100 (option)
• Pompe à vide renforcée pour réduire le temps de mise sous vide

Caractéristiques / spécifications techniques:

• Modèle : Beltroframe S
• Direction d'exposition : par le dessous
• Vitre : vitre spéciale UV ESG fixe et sans stries
• Types / puissance des lampes : lampes BELTROLUX à démarrage rapide 3000 W, 5000 W, 6000 W
• Réflecteurs : réflecteurs UV haute performance spécialement conçus à l'intérieur de la machine
• Commande : Beltromat 815 (option : Beltromat 8100)
• Vide : vide homogène via prises d'aspiration et bande de masse CU ; pompe à vide haute performance sans entretien (option pompe renforcée)
• Couverture : couverture en caoutchouc diamanté très élastique
• Service : tiroir extractible avec bloc lampe pour un remplacement facile
• Applications : industries de l'impression, électronique, emballage, automobile
• Numéros d'article et formats maxi correspondants comme indiqués ci‑dessus
