Ratelier de stockage

Présentation
Systèmes de rayonnages modulaires pour un stockage configurable, sûr et efficace des matériaux. Les solutions sont adaptées aux spécifications clients et modulables selon les dimensions (L×l×H), le nombre de niveaux, les bras porteuses, la capacité de charge et la mobilité. Convient à la fourniture au poste, au principe FIFO et au stockage de long‑produits.

Différents types de rayonnages

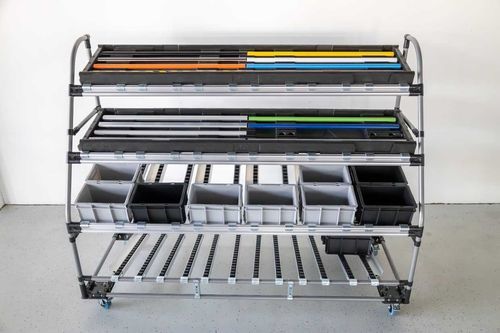

• Flow rack : rails à rouleaux inclinés pour alimentation FIFO par gravité ; variantes multi‑voies, avec plaques de frein ou intégration poste de travail.
• Rayonnage à étagères : rayonnages multi‑niveaux avec hauteurs d'étagères réglables pour stockage et mise en scène.
• Rayonnage cantilever : stockage de produits longs (tubes, profilés, panneaux) sur bras porteuses ; configuration monoplate ou biplate.

Détails Flow rack
Les flow racks utilisent des rails inclinés pour déplacer les supports de charge par gravité et garantir le FIFO. Variantes : voies FIFO inclinées avec plaques de frein, rails multi‑voies pour différentes tailles de bacs, fonctions basculantes pour bacs vides, solutions d'angle et intégration au poste de travail. Réalisables en système rond‑tube ou en profilé carré pour plus de stabilité.

Détails Rayonnage à étagères
Les rayonnages à étagères offrent plusieurs niveaux horizontaux avec réglage facile de la hauteur. Cadres en tube d'acier, revêtements en bois ou panneaux, ou grilles, et finitions compatibles ESD. Possibilités : chariots étagères mobiles et variantes de stockage compact.

Détails Rayonnage cantilever
Les cantilevers stockent le long‑matériel sur des bras pouvant être revêtus de mousse ou fabriqués en profilés carrés en aluminium ou en tube d'acier. Options : chariots cantilever mobiles et solutions sur mesure pour composants spécifiques.

Composants des systèmes modulaires
Construction de base : système modulaire en tube d'acier rond. Pour plus de résistance : profilés carrés (aluminium ou acier) comme ossature renforcée. Accessoires : rouleaux/rails, plaques de frein, roues/roulettes, plaques, timons, systèmes d'attelage, panneaux, habillages bois et versions ESD.

Conception et planification
Le logiciel 3D (BEEVisio) permet la configuration rapide et l'accès aux bibliothèques de composants. L'optimisation de coupe (BEELopt) permet d'améliorer l'utilisation des matériaux. Options : mobilité (roulettes), intégration de rails, adaptation pour chariots ou remorques et services de montage.

Conseils de planification et options spéciales

• Tube rond vs profilé carré : tube rond pour une structure légère et économique ; profilé carré pour une meilleure résistance et usage lourd ; des connecteurs spéciaux permettent les combinaisons.
• Roues/roulettes pour mobilité : transforment le rayonnage en chariot mobile, améliorant la réactivité en production.
• Versions remorque/chariot : assortiment avec compartiments textiles ou panneaux protecteurs (ex. BEESave) pour le transport sécurisé de marchandises sensibles ou de formes complexes.

Caractéristiques techniques / spécifications

• Dimensions personnalisables : longueur, largeur, hauteur et nombre de niveaux
• Types de rayonnage : Flow (FIFO), étagères, cantilever
• Gestion des charges : configurable pour usages standard, charges lourdes et sollicitations dynamiques
• Matériaux : tube d'acier rond (standard), profilés carrés en aluminium ou acier (stabilité accrue)
• Accessoires : rails à rouleaux, roulettes, plaques, timons, systèmes d'attelage, panneaux, plaques de frein, fonctions bascule
• Variantes : chariots mobiles, solutions d'angle, intégration poste de travail
• ESD : versions compatibles ESD disponibles
• Outils de conception : BEEVisio (3D) et BEELopt (optimisation de coupe)
• Applications : approvisionnement FIFO, stockage de long‑produits, stockage de bacs/conteneurs, transport de biens sensibles (avec panneaux/textiles protecteurs)
