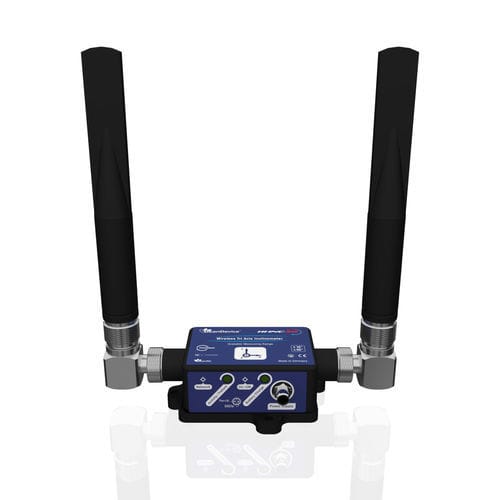

Inclinomètre triaxial HI-INC-SR

radiopoint à pointMEMS

Vue d'ensemble du produit Le BeanDevice® HI-INC SR est un inclinomètre tri-axial sans fil haute performance conçu avec une plage de mesure évolutive (±10° et ±90°, avec ajustement automatique de la plage en fonction de l'application). Il offre une précision exceptionnelle, allant jusqu'à ±0,01° pour la plage ±10° et ±0,02° pour la plage ±90°. De plus, il intègre un capteur de température, situé à la base de l'appareil, qui permet de surveiller la température de votre équipement ou de votre structure. Caractéristiques principales

• Inclinomètre sans fil à trois axes haute performance avec plage évolutive : ±10° (précision de ±0,01°) et ±90° (précision de ±0,02°)
• Capteur de température intégré : Permet la compensation de la température en temps réel et la surveillance de l'état des équipements/structures
• Connectivité sans fil robuste : 2,4 GHz sans licence pour une transmission de données fiable et à longue portée dans les environnements industriels
• Montage polyvalent : Options de montage à vis ou à double vis et magnétique pour une installation facile et sûre sur n'importe quelle surface
• Options d'antennes : Gain élevé pour une portée étendue ou radôme compact pour les installations difficiles et limitées en espace
• Conception durable : Boîtier en aluminium étanche IP67, léger et protégé contre les décharges électrostatiques pour une utilisation robuste
• Enregistrement de grande capacité : Stockage de 8 millions d'enregistrements et batterie rechargeable pour une surveillance ininterrompue

Sélections d'antennes haute performance Nos solutions d'antennes sont conçues pour fournir une connectivité sans fil fiable dans une variété d'environnements opérationnels :

• Antenne radôme : Compacte, robuste, idéale pour les applications où l'espace est restreint. Portée sans fil typique : 150 m (ligne de vue), 30 à 60 m (sans ligne de vue)
• Antenne à gain élevé : Optimisée pour une portée maximale, jusqu'à 400 m (en visibilité directe), 60-120 m (sans visibilité directe)

Options de montage pour tous les environnements Déployez votre capteur plus rapidement et plus intelligemment grâce à des solutions de montage polyvalentes, conçues pour toutes les surfaces et tous les environnements, sans aucun problème d'installation.

• Socle de montage à vis standard : Permanente et sûre pour les applications à long terme. Idéale pour les installations industrielles, extérieures ou à fortes vibrations.
• Base bimode (ajoutez -M au code produit) : Magnétique + vissable en un - aucune pièce supplémentaire n'est nécessaire. S'enclenche magnétiquement (maintien de plus de 10 kg) ou se visse de façon permanente. Parfait pour les déploiements rapides ou les configurations réutilisables.
• En option : Support mural 90° avec Bullseye : Alignement précis pour un montage vertical/mural. Compatible avec les deux bases de montage.

Logiciel et intégration Le BeanDevice® HI-INC SR est livré avec une version gratuite de BeanScape® 2.4GHz Lite, offrant :

• Visualisation des données en temps réel pour une surveillance rapide et sur place
• Enregistrement et sauvegarde des données au format CSV, facilitant l'analyse et la création de rapports
• Intégration avec des systèmes tiers via le protocole Modbus TCP/RTU/ASCII (via BeanGateway®)

Applications Le BeanDevice® HI-INC SR convient à un large éventail de cas d'utilisation, notamment :

• Arpentage
• Surveillance de l'état des structures (SHM)
• Essais et mesures
• Surveillance des traverses de chemin de fer
• Surveillance des ponts
• Surveillance des stations de base d'antennes
• Surveillance des navires de charge
• Surveillance des chantiers de construction

Accessoires inclus

• 1x Aimant pour allumer/éteindre l'appareil
• 1x Capuchon M8 pour l'alimentation

Accessoires et services en option

• Alimentation externe : Prise murale, alimentation à découpage 12V @ 1,25A avec prise M8 scellée (IP67/Nema 6)
• Système solaire Standalone : Panneau solaire à haut rendement avec régulateur de charge solaire et batterie plomb-acide (différentes références pour les versions XT et RB)
• Pile primaire externe dans un boîtier étanche IP67 : Boîtier de batterie IP67 étanche pour les applications de surveillance à long terme, compatible avec les versions XT et RB
• Montage sur support : support 90° pour BeanDevice (Xrange smartsensor) avec 4 vis M5 + Contre-écrou
• Câble d'extension M8 pour alimentation externe : Câble moulé avec fiche mâle M8-3pins, disponible en longueurs de 2m, 5m et 10m
• Certificat d'étalonnage fourni par Beanair Sensors (méthode d'étalonnage statique sur plaque de surface en granit DIN876)

Spécifications techniques Spécifications du capteur Technologie d'inclinomètre : Technologie MEMS précise et à faible consommation d'énergie Plage de mesure évolutive : plage sélectionnable par l'utilisateur ±10° ou ±90°, avec ajustement automatique de la plage en fonction de l'application Résolution du capteur : 0.0055° Densité de bruit : pour une plage de ±10° : 0.0007 °/√Hz sur l'axe Y, 0,008 °/√Hz sur les axes X et Z ; pour une plage de ±90° : 0.0012 °/√Hz sur tous les axes Précision du capteur (pleine échelle, @ 25°C, mode de mesure statique toutes les 2 s) : ±0,01° pour la plage de mesure ±10°, ±0,02° pour la plage de mesure ±90° Dépendance de la sensibilité par rapport à la température (plage de température -25°C à +85°C) : ±0,1 % Dérive de la durée de vie de l'offset (@25°C) : ±0,08° Réponse en fréquence du capteur (-3 dB) : DC à 10 Hz pour la plage de mesure ±10°, DC à 40 Hz pour la plage de mesure ±90° (plage automatique), DC à 70 Hz pour la plage de mesure ±90° Étalonnage : Etalonné en usine pour la gamme ±10° et ±90° avec les paramètres d'étalonnage sauvegardés sur la mémoire Flash du capteur. Méthode d'étalonnage utilisée : Etalonnage dos à dos avec un capteur de référence. Les procédures de réétalonnage sont disponibles sur le site web, et le capteur peut être réétalonné par l'utilisateur ou par un laboratoire externe. Capteur de température intégré Plage de température : -40°C à +60°C Résolution de la mesure : ±0,06°C Précision du capteur : ±1°C Paramètres configurables à partir du logiciel BeanScape® 2.4GHz Mode d'acquisition des données : Acquisition statique des données : Acquisition de données à faible rapport cyclique (LDCDA) et mode alarme (basé sur des seuils d'alarme). Rythme cardiaque de la mesure de 1s à 24 heures. Acquisition dynamique des données (non disponible sur les appareils avec l'extension XT) : Mode Streaming et S.E.T. (Streaming with Event Trigger) Seuil d'alarme : Alarmes à trois niveaux : Alerte < Action < Alarme Taux d'échantillonnage (en mode streaming et S.E.T.) : Minimum : 1 SPS ; Maximum : 20 SPS sur chaque axe pour la plage de mesure de ±10° (gamme statique et automatique), pour la plage de mesure de ±90° (gamme automatique) ; maximum : 80 SPS sur chaque axe pour la plage de mesure de ±90° (plage statique) Plage de mesure évolutive : ±10°, ±90° et automatique ±10°/±90° Mode d'alimentation : Mode d'économie de la batterie et mode d'alimentation active (non disponible sur la version XT, alimentation externe) Spécifications RF Pile de protocoles sans fil : Technologie radio 2.4Ghz ultra-puissante et sans licence (IEEE 802.15.4E) Topologie WSN : Point à point / étoile Débit de données : 250 Kbits/s Caractéristiques RF : ISM 2.4GHz - 16 canaux. Architecture de diversité d'antenne conçue par BeanAir® Puissance TX : +18 dBm Sensibilité du récepteur : -104 dBm Portée radio maximale : Antenne à gain élevé : 400m max (L.O.S, antenne orientée à la verticale, BeanGateway installée sur un mât de 10 mètres de hauteur), 60-120m (N.L.O.S.) ; Antenne à radôme intégré : 150m max (L.O.S), 30-60m (N.L.O.S.) Antenne : Diversité d'antennes ; version antenne à haut gain : 2 x antenne de type N 5dBi, IP67 ; version antenne radôme : 2 x antenne 1,9 dBi, IP67 Enregistreur de données intégré Capacité de stockage : jusqu'à 8 millions de points de données Téléchargement des données sans fil : 20 minutes pour télécharger la totalité de la mémoire (temps moyen) Fonction TimeSync : Synchronisation de l'horloge sur les réseaux de capteurs sans fil (WSN) Précision de la synchronisation de l'horloge : ±2,5 ms (à 25°C) Caractéristiques du cristal : Tolérance ±10ppm, stabilité ±10ppm Environnement et mécanique Boîtier : Aluminium AL6061 & boîtier étanche Dimensions en mm (LxLxH) : 100 x 71 x 38 (sans les antennes Radome, avec œillet de montage) Poids (avec batterie interne et antenne Radome) : 240g (montage à vis), 265g (montage magnétique) Poids (avec batterie interne et antenne High Gain) : 440g (montage à vis), 465g (montage magnétique) Résistance aux chocs : 150g pendant 50 ms Température de fonctionnement : RB : Batterie interne rechargeable : -40°C à +60°C ; XT : Alimentation externe : -40°C à +75°C pendant la décharge de la batterie. Un écran solaire doit être utilisé si le capteur est exposé au rayonnement direct du soleil Humidité maximale : 90 %HR Normes et certifications radio : Directive d'étiquetage CE R&TTE (Radio) ETSI EN 300 328, FCC (Amérique du Nord), ARIB STD-T66 Ver 3.6, ROHS - Directive 2002/95/EC Plaque de base : Aluminium anodisé noir AL 7075 avec fixation robuste en trois points. Option de montage par vis : l'appareil doit être monté sur une surface plane et lisse à l'aide de 3 vis de dimension M5. Couple de montage 5 ±1Nm. Option de montage par aimant : l'appareil doit être monté sur une surface en acier. Indice IP|NEMA : IP67 | Nema 6 Alimentation électrique Chargeur de batterie intégré : chargeur de batterie lithium-ion intégré avec surveillance de haute précision de la batterie (protection contre les surtensions/surintensités/circuits de court-circuit/sous-tension, surveillance de la température de la batterie) Consommation de courant à 3,3 V : pendant l'acquisition des données : 30 à 40 mA ; pendant la transmission radio : 55 mA @ 18dBm ; pendant le mode d'économie de la batterie : < 30 µA Alimentation externe : 8-28VDC avec protection contre l'inversion de polarité ; IEC-61000-4-2 : ESD 30kV(Air), 30kV (Contact) ; Protection contre les surtensions > 28VDC (600W pendant 10us max) Batterie rechargeable : 2 Ah, batterie lithium-polymère Caractéristiques / Spécifications techniques

• Capteur inclinomètre tri-axe sans fil basé sur la technologie MEMS
• Gamme évolutive : ±10° ou ±90° avec ajustement automatique de la gamme
• Haute résolution : 0.0055°
• Haute précision : ±0,01° pour la plage ±10°, ±0,02° pour la plage ±90°
• Technologie radio 2.4Ghz ultra-puissante et sans licence (IEEE 802.15.4E)
• Portée sans fil : Antenne à gain élevé : 400m max LOS, 60-120m (N.L.O.S.) ; Antenne intégrée à profil bas : 150m max, 30-60m (N.L.O.S.)
• Fréquence d'échantillonnage maximale : 80 échantillons par seconde (configuration de la plage ±90°)
• Capteur de température intégré pour la surveillance de la température des équipements/structures
• Mise sous tension/hors tension sans contact pour une installation plus rapide et plus sûre
• Consommation de courant en mode d'économie de batterie : < 40uA @3.3V
• Enregistreur de données intégré : jusqu'à 8 millions de points de données (avec datation des événements)
• Batterie rechargeable Lithium-Polymère intégrée avec chargeur de batterie industriel (8-28VDC)
• Boîtier en aluminium étanche (IP67 | Nema 6) (dimensions Lxlxh : 100x71x38 mm)
• Procédé de montage : montage à vis ou montage magnétique
