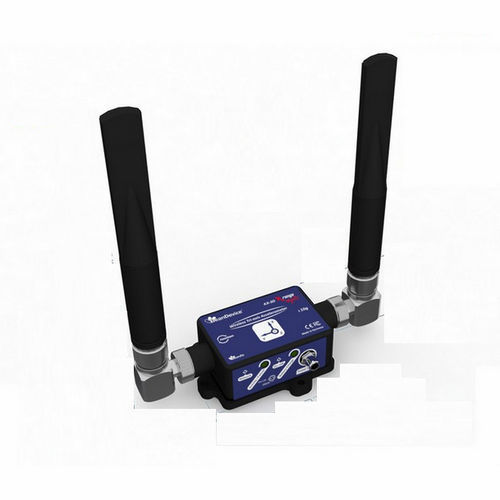

Accéléromètre triaxial Beandevice AX-3D XRange ±2g or ±10g - High Gain Antenna

MEMSsans filprogrammable

Présentation du produit:Le BeanDevice® 2,4GHz AX-3D XRange est un capteur de vibrations sans fil haute performance conçu pour la surveillance IoT industrielle. Il combine robustesse, précision et connectivité sans fil longue portée, excellant dans l'analyse des vibrations en temps réel, la maintenance prédictive et la surveillance de la santé structurelle des machines, des ponts et des sites de construction.Caractéristiques principales :Capteur de vibration triaxial à faible bruit : ±2g (45 µg/√Hz) ou ±10g (100 µg/√Hz) pour une surveillance précise des vibrations IoT en SHM et en maintenance prédictive.Connectivité sans fil robuste : 2,4GHz sans licence pour une transmission de données fiable et à longue portée dans les environnements industriels.Traitement en temps réel et conformité : Rapport DIN 4150-3 (±2g) via BeanScape® avec FFT, PPV et alertes.Filtre anti-crénelage : Filtre Butterworth de 5ème ordre programmable à distance pour des données vibratoires et une analyse FFT propres et de haute fidélité.Montage polyvalent : Options de montage à vis ou à double vis et magnétique pour une installation facile et sûre sur n'importe quelle surface.Options d'antenne : Gain élevé pour une portée étendue ou radôme compact pour les installations difficiles et limitées en espace.Conception durable : Boîtier en aluminium étanche IP67, léger et protégé contre les décharges électrostatiques pour une utilisation robuste : Filtre matériel intégré : Équipé d'un filtre anti-repliement de 5ème ordre (programmable à distance) et d'un filtre IIR logiciel, le BeanDevice® 2.4GHz AX-3D XRange garantit un fonctionnement fiable dans des environnements exigeants tels que les chantiers de construction et la surveillance structurelle.Fonction TimeSync® : La fonction TimeSync® permet d'obtenir une synchronisation temporelle de ±2,5 ms sur les réseaux de capteurs sans fil, améliorant ainsi la fusion des données et l'analyse modale.Sélection d'antennes haute performance:Antenne radôme : Compacte, robuste, idéale pour les applications à espace restreint. Portée typique : 150 m (LOS), 30-60 m (NLOS).Antenne à gain élevé : Optimisée pour une portée maximale. Portée typique : 400m (LOS), 60-120m (NLOS).Options de montage pour tous les environnements:Base de montage à vis standard : Permanente et sûre pour les applications à long terme. Idéale pour les installations industrielles, extérieures ou à fortes vibrations.Base bi-mode (ajouter -M au code produit) : Magnétique + vissable en un - aucune pièce supplémentaire n'est nécessaire. S'enclenche magnétiquement (maintien de plus de 10 kg) ou se visse de façon permanente. Parfait pour les déploiements rapides ou les configurations réutilisables.Option : Support mural 90° avec Bullseye : Alignement précis pour un montage vertical/mural. Analyse vibratoire avancée avec BeanScape® Premium:Surveillance en temps réel : Visualisation des données de vibration et de vitesse.Outils d'analyse complets : FFT (Fast Fourier Transform), PPV (Peak Particle Velocity) et mesures de vitesse.Rapports automatisés : Résultats FFT avec valeurs PPV et rapports d'analyse de la vitesse conformes aux normes DIN 4150-3.Alertes proactives : Applications:Surveillance des vibrations du sol sur les chantiers de constructionMesures dynamiques pour le matériel roulantTests et mesures pour le matériel roulantSurveillance de la santé des structures (SHM) pour les bâtiments et les infrastructuresAnalyse des vibrations pour la maintenance prédictive et le diagnosticPar rapport à la version standard, le modèle XRange offre une meilleure capacité d'enregistrement des données et prend en charge les montages à vis et magnétiques pour une plus grande flexibilité d'installation.Spécifications techniques:Capteur de vibrations triaxial sans fil haute performance basé sur la technologie MEMSAffichage FFT et vitesse en temps réelRapport automatique conforme à la norme DIN4150-3 (Excel, PDF et Word) avec valeurs FFT, PPV et vitesse (version ± 2g avec BeanScape® 2.4GHZ Premium)Modes de mesure avancés : surveillance continue ou mode de déclenchement d'événementPortée sans fil : Antenne à gain élevé : 400m max LOS, 60-120m (NLOS) ; Antenne intégrée à profil bas : 150m max, 30-60m (NLOS)Plage de mesure : ± 2g ou ± 10gTrès faible densité de bruit : 45 µg/√Hz (version ± 2g), 100 µg/√Hz (version ± 10g)Taux d'échantillonnage maximal : 3 KSPS (si 1 canal activé)Filtre Butterworth matériel anti-repliement (5ème ordre) avec une fréquence de coupure programmable de 1 Hz à 2 KHzEnregistreur de données intégré : jusqu'à 8 millions de points de données (avec datation des événements)Batterie rechargeable Lithium-Polymère intégrée avec chargeur de batterie industriel (8-28VDC)Boîtier en aluminium étanche (IP67 | Nema 6) (dimensions Lxlxh : 100x71x38 mm)Processus de montage : montage par vis ou montage magnétiqueFonction TimSync : Synchronisation temporelle sur les réseaux de capteurs sans fil avec une précision de ±2,5 ms Spécifications de l'accéléromètre:Technologie de l'accéléromètre : Technologie MEMS précise et à faible consommation d'énergieRésolution du capteur : version ±2g : 0,1mg ; version ±10g : 0,3mgNon-linéarité typique (pleine échelle, @ 25°C) : ±0,1%Convertisseur analogique-numérique : 16 bits, architecture SAR avec compensation de températureRéponse en fréquence du capteur (-3 dB) : DC à 800 HzDensité spectrale de bruit : ±2g Version : 45 µg/√Hz ; version ±10g : 100 µg/√HzVariation de l'offset zéro g par rapport à la température : ±0,1 mg/°CVariation de la sensibilité par rapport à la température : version ±2g : ±0,01 %/°C (XY), ±0,02 %/°C (Z) ; version ±10g : ±0.01 %/°COffset Erreur Ratiométrique : ±2g Version : 2mg ; ±10g version : ±0.2% (XY), ±0.1% (Z)Sensibilité Erreur Ratiométrique : ±2g Version : ±1.25 % (X-Y), ±0.2 % (Z) ; ±10g Version : ±1.6% (X-Y), ±0.2 % (Z)Cross Axis Sensitivity : 1%Anti-aliasing Hardware filter : Filtre Butterworth de 5ème ordre - fréquence de coupure : 1 Hz à 2000 Hz programmable à distance (BeanScape®)Spécifications RF:Pile de protocoles sans fil : Technologie radio 2.4Ghz ultra-puissante et sans licence (IEEE 802.15.4E)Topologie WSN : Point à point / étoileDébit de données : 250 Kbits/sCaractéristiques RF : ISM 2.4GHz - 16 canaux. Architecture de diversité d'antenne conçue par BeanAir®Puissance TX : +18 dBmSensibilité du récepteur : -104 dBmPortée radio maximale : Antenne à gain élevé : 400m max (LOS), 60-120m (NLOS) ; Antenne intégrée au radôme : 150m max (LOS), 30-60m (NLOS)Diversité d'antenne : Version antenne à gain élevé : 2 x antenne de type N 5dBi, IP67 ; version antenne radôme : 2 x antenne 1,9 dBi, IP67Mécanique et environnement:Boîtier : Aluminium AL6061 & boîtier étancheDimensions en mm (LxLxH) : 100 x 71 x 38 (sans antennes Radome, avec oeillet de montage)Poids (avec batterie interne et antenne Radome) : 240g (montage à vis), 265g (montage magnétique)Poids (avec batterie interne et antenne High Gain) : 440g (montage à vis), 465g (montage magnétique)Résistance aux chocs : 150g pendant 50 msTempérature de fonctionnement : -40 °C à +60 °C (écran solaire nécessaire en cas d'exposition directe au soleil)Humidité maximale : 90 %RHNormes et certifications radio : CE Labelling Directive R&TTE (Radio) ETSI EN 300 328, FCC (Amérique du Nord), ARIB STD-T66 Ver 3.6, ROHS - Directive 2002/95/ECBase plate : Aluminium anodisé noir AL 7075 avec fixation robuste en trois pointsOption de montage par vis : 3 vis, dimension M5. Couple de montage 5 ±1NmMagnétique Option de montage : l'appareil doit être monté sur une surface en acierIP|NEMA Rating : IP67 | Nema 6Accessoires inclus:1x aimant pour allumer/éteindre l'appareil1x capuchon M8 pour l'alimentation électriqueAccessoires et services en option:Alimentation électrique externe : Alimentation externe : alimentation murale à mode commutateur 12V @ 1,25A avec prise M8 scellée (IP67/Nema 6)Montage du support : support 90° pour BeanDevice (Xrange smartsensor) avec 4 vis M5 + Contre-écrouCâble d'extension M8 pour l'alimentation externe : Câble moulé avec fiche mâle M8-3pins, PVC avec protection du blindage, IP67 | Nema 6, Longueur du câble : 2m, 5m, 10mCertificat d'étalonnage fourni par Beanair Sensors (méthode d'étalonnage statique sur plaque de surface en granit DIN876)
