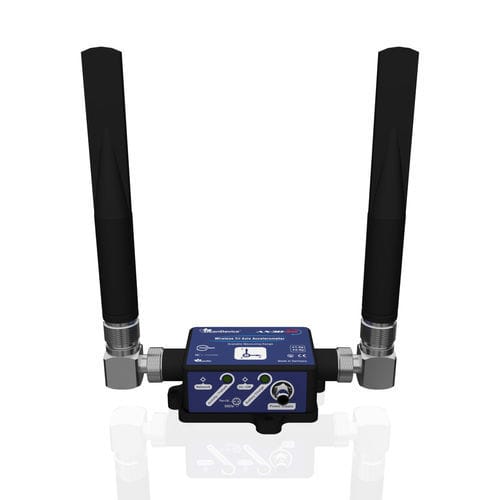

Accéléromètre triaxial AX-3D SR

MEMSsans filcompact

Présentation du produit:Le BeanDevice® 2.4GHz AX-3D SR est un capteur de vibrations sans fil de pointe offrant une plage de mesure évolutive (±1.2G et ±2.4G, avec ajustement automatique de la plage en fonction des exigences de votre application). Cet appareil haute performance offre une précision exceptionnelle (±1 mg pour ±1,2G et ±2 mg pour ±2,4G à 1 Hz) et dispose d'un capteur de température intégré (situé sur la base de l'appareil) pour surveiller la température de votre équipement ou de vos structures.Caractéristiques principales:Capteur de vibration triaxial à très faible bruit avec plage évolutive : ±1,2g (20 µg/√Hz) & ±2,4g (32 µg/√Hz) pour une surveillance précise des vibrations IoT dans le cadre du SHM et de la maintenance prédictive.Traitement en temps réel & Conformité : Rapports DIN 4150-3 (±2g) via BeanScape® Premium avec FFT, PPV et alertes.Capteur de température intégré : Permet la compensation de la température en temps réel et la surveillance de l'état de l'équipement/de la structure.Connectivité sans fil robuste : 2,4 GHz sans licence pour une transmission de données fiable et à longue portée dans les environnements industriels.Montage polyvalent : Options de montage à vis ou à double vis et magnétique pour une installation facile et sûre sur n'importe quelle surface.Options d'antenne : Antenne à gain élevé pour une portée étendue ou radôme compact pour les installations difficiles et limitées en espace.Conception durable : Boîtier en aluminium étanche IP67, léger et protégé contre les décharges électrostatiques pour une utilisation robuste : Enregistrements de 8M et batterie rechargeable pour une surveillance ininterrompue.Choix d'antennes haute performance:Antenne radôme : Compacte et robuste, elle est idéale pour les applications où l'espace est restreint. Portée sans fil typique : 150 m (en visibilité directe), 30 à 60 m (sans visibilité directe).Antenne à gain élevé : Optimisée pour une portée maximale, jusqu'à 400 m (en ligne de mire), 60-120 m (sans ligne de mire).Options de montage:Base de montage à vis standard : Permanente et sûre pour les applications à long terme. Idéale pour les installations industrielles, extérieures ou à fortes vibrations.Base bi-mode (ajouter -M au code produit) : Magnétique + vissable en un - aucune pièce supplémentaire n'est nécessaire. S'enclenche magnétiquement (maintien de plus de 10 kg) ou se visse de façon permanente. Parfait pour les déploiements rapides ou les configurations réutilisables.En option : Support mural 90° avec Bullseye pour un alignement précis lors d'un montage vertical/mural. Compatible avec les deux bases de montage.Analyse vibratoire avancée avec BeanScape® Premium:Surveillance en temps réel : Visualisation des données de vibration et de vitesse.Outils d'analyse complets : Outils d'analyse complets : FFT (Fast Fourier Transform), PPV (Peak Particle Velocity) et mesures de vitesse.Rapports automatisés : Résultats FFT avec valeurs PPV et rapports d'analyse de la vitesse conformes aux normes DIN 4150-3.Alertes proactives : Applications:Surveillance des vibrations du sol sur les chantiers de constructionMesures dynamiques pour le matériel roulantTests et mesures pour le matériel roulantSurveillance de la santé des structures (SHM) pour les bâtiments et les infrastructuresAnalyse des vibrations pour la maintenance prédictive et les diagnosticsCaractéristiques techniques:Technologie de l'accéléromètre : Technologie MEMS précise et à faible consommation d'énergiePlage de mesure évolutive : ±1,2g ou ±2,4g au choix de l'utilisateur, avec ajustement automatique de la plageRésolution du capteur : 0.167 mg (±1,2g), 0,333 mg (±2,4g)Densité de bruit : 20 µg/√Hz (±1,2g), 32 µg/√Hz (±2,4G)Précision du capteur : ±1,1mg (±1,2g), ±1,8mg (±2,4g)Dépendance de la sensibilité à la température : ±0,1%Dérive de la durée de vie du décalage : ±4mgRéponse en fréquence du capteur (-3 dB) : DC à 40 Hz (±1,2g), DC à 70 Hz (±2,4g)Calibré en usine pour les deux gammes avec les paramètres de calibrage sauvegardés sur la mémoire Flash du capteurGamme de température : -40°C à +60°CRésolution de mesure : ±0,06°CPrécision du capteur : ±0,5°CPile de protocole sans fil : IEEE 802.15.4E, bande ISM 2.4GHz, 16 canauxDébit de données : 250 Kbits/sPuissance TX : +18 dBmSensibilité du récepteur : -104 dBmPortée radio maximale : Antenne à gain élevé : 400m max (LOS), 60-120m (NLOS) ; Antenne intégrée au radôme : 150m max (LOS), 30-60m (NLOS)Diversité d'antenne : Version antenne à gain élevé : 2 x antenne de type N 5dBi, IP67 ; version antenne radôme : 2 x antenne 1,9 dBi, IP67Enregistreur de données intégré : jusqu'à 8 millions de points de donnéesTéléchargement de données sans fil : 20 minutes pour télécharger la totalité de la mémoire (temps moyen)Précision de synchronisation de l'horloge : ±2,5 ms (à 25°C)Boîtier : Aluminium AL6061 & boîtier étanche, IP67 | Nema 6Dimensions : 100 x 71 x 38 mm (sans les antennes Radome, avec œillet de montage)Poids : 240g (montage à vis, Radome), 265g (montage magnétique, Radome), 440g (montage à vis, High Gain), 465g (montage magnétique, High Gain)Résistance aux chocs : 150g pendant 50 msTempérature de fonctionnement : -40°C à +60°C (batterie interne), -40°C à +75°C (alimentation externe, pendant la décharge de la batterie)Humidité maximale : 90 %RHNormes & certifications radio : CE, FCC, ARIB STD-T66 Ver 3.6, ROHSBase plate : Aluminium anodisé noir AL 7075 avec fixation robuste en trois pointsMontage : Montage par vis (3 vis, M5, couple 5 ±1Nm) ou montage par aimant (surface en acier)Chargeur de batterie intégré : Lithium-ion, 2 Ah, avec surveillance et protections de haute précision de la batterieConsommation de courant : 30-40 mA (acquisition de données), 55 mA @ 18dBm (transmission radio), Alimentation externe : 8-28VDC avec protection contre l'inversion de polaritéProtection DESD : IEC-61000-4-2 : ESD 30kV(Air), 30kV (Contact)Protection contre les surtensions : >28VDC (600W pendant 10us max)Accessoires inclus:1x Aimant pour allumer/éteindre l'appareil1x Capuchon M8 pour l'alimentation électriqueAccessoires et services en option:Alimentation électrique externe : Alimentation électrique murale à mode commutateur 12V @ 1,25A avec bouchon M8 scellé (IP67/Nema 6)Système solaire autonome : Panneau solaire à haut rendement avec contrôleur de charge solaire et batterie au plomb : support 90° pour BeanDevice (Xrange smartsensor) avec 4 vis M5 + Contre-écrouCâble d'extension M8 pour alimentation externe : Câble moulé avec fiche mâle M8-3pins, PVC avec protection du blindage, IP67, longueurs : 2m, 5m, 10mCertificat d'étalonnage fourni par Beanair Sensors
