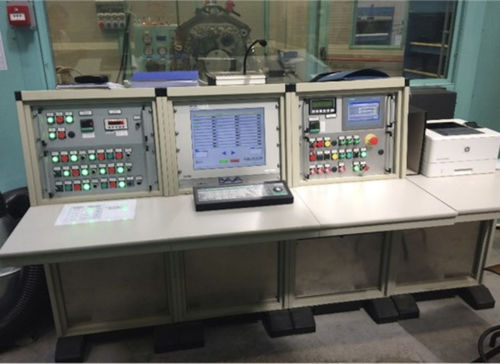

Banc de test de fuite B_22384

contrôlé par ordinateurde boîte de vitessespour l'industrie aéronautique

Le banc d'essai B_22384 est conçu pour réaliser différents types de tests fonctionnels sur des transmissions mécaniques de moteurs d'avions à plage de performances très étendue. - Fin de fabrication : test du bon montage, contrôle des joints tournants et des débits de lubrification des roulements - Pressage gbx: contrôle étanchéité gaine et fusion - Rinçage: nettoyage des conduits et vérification des débits de lubrification Le banc est inséré dans une armoire insonorisée où sont positionnés les GBX supportés par des chariots spécifiques. Un module hydraulique haute pression permet d'entraîner les transmissions aux différentes vitesses d'essai,le module l'huile permet de conditionner l'huile de lubrification en termes de débit, de pression, de température et de degré de filtrage, en ajustant et en imposant en permanence les différents points de fonctionnement pour les différentes transmissions testées. Le système est complété par: - Système DAS (acquisition et enregistrement de données) basé sur NI - Thermorégulateur à huile - Usine de filtration et de dépollution - Armoire insonorisée - Pont roulant de service - Tous les systèmes fournis DONNÉES TECHNIQUES: • HUILE: MIL L 23699F • VOLUME: 300 litres • TEMPÉRATURE: 20 ÷120 °C [+/- 0,5 °C] • DÉBIT: 0 ÷30 l/min • CONDUITES D'HUILE: 3 • PRESSION: 1 500 kPa • VITESSE DE ROTATION 0 ÷4000 rpm [+/- 1] • PUISSANCE DE ROTATION 8 kW INSTRUMENTATION: • DÉBITMÈTRES 0,60 ÷30 lpm 0,45 ÷19 l/min 0,38 ÷11 l/min • SONDES DE TEMPÉRATURE thermocouple TcK (11) • CAPTEURS DE PRESSION -100 /500kPa [+/- 0.04 0-2000kPa [+/- 0,04 • RÉCUPÉRER DISPOSITIFS DE SÉCURITÉ: • Panneaux imbriqués • Bouton d'urgence • Pressostats de sécurité • Thermostats
