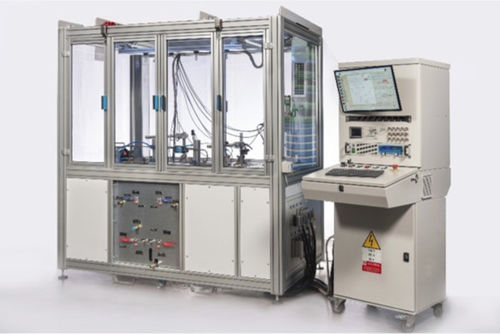

Banc d'essai de pression B_23034

de performancede puissancefonctionnel

B_23034 Essais au banc des groupes d'alimentation en carburant (GAC) pour moteurs diesel et essence. En particulier, le banc d'essai doit supporter la réalisation des tests fonctionnels de la pompe à carburant électrique et du capteur de niveau. Comme pour la pompe à carburant, ce banc permet de mesurer la puissance hydraulique en débit/pression et la puissance électrique absorbée en courant/tension. Avec le capteur de niveau, la caractéristique ohmique peut être enregistrée en fonction de la hauteur prise par le flotteur. Le banc d'essai peut fonctionner avec les liquides d'essai suivants : • Sepisol® ; • Exxsol D60® ; • ISOPAR M NAPHTA®. Les pompes (LIN ou PWM) sont alimentées à différentes températures. Le débit, la pression, la température, la puissance et la vitesse sont enregistrés. Les éléments suivants peuvent être contrôlés via le panneau PC : • Débit, pression, température, puissance et vitesse • Temps de test et profil d'étape de test SPÉCIFICATIONS TECHNIQUES: • Pression : 4 bars (max) • Débit : 26 ± 2 l/min (max) • Température : < 50 ± 2 °C (max) INSTRUMENTATION: • Débitmètre : n° 3, DN8 0 ÷ 26 l/min ; Précision ± 0,5 % f-s • Transmetteur de pression : n° 3 relatifs, 0 ÷ 12 barg, Précision ± 0,1 % F.S. ; • Transmetteur de température : 0 ÷ 120 °C, PT100, cl AAA • Capteur de courant : 0 ÷ 40 A, ± 10 V ; • Module capteur de tension : ±100Vin, ±10Vout ; • Ohmmètre : 0 ÷ 20 ohms • Générateur de fonctions : 0,1 ÷ 5 MHz, ± 20 ppm, 1 kΩ • Alimentation : 0 ÷ 80 V, 0 ÷ 20 A ÉQUIPEMENT DE SÉCURITÉ: • Inhibition de la batterie de circuits d'échappement • Verrouillage du volet du compartiment de test • Bouton d'urgence champignon
