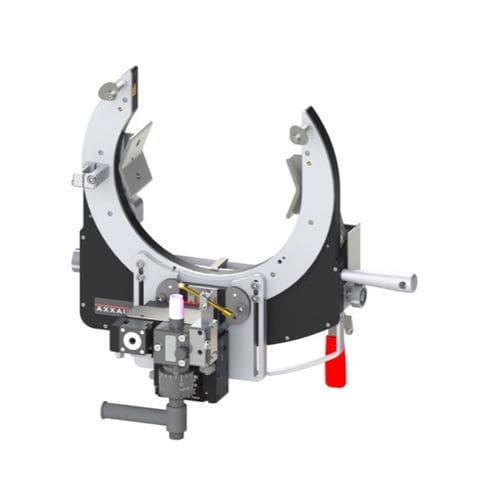

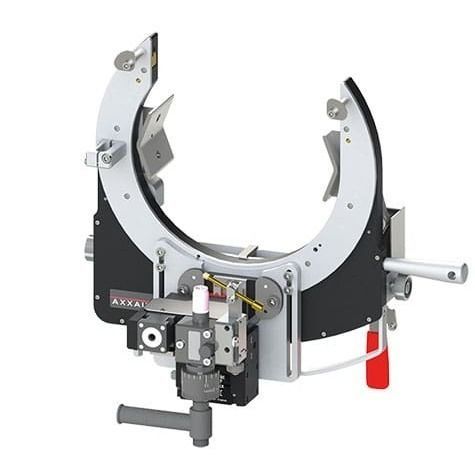

Tête de soudage orbitale SATO-220 AVC/OSC

TIGrefroidie par eauouverte

Présentation
La tête de soudage TIG orbitale à tête ouverte SATO-220 AVC/OSC est conçue pour le soudage de tubes et tuyaux de grand diamètre, avec un extérieur compris entre 1,5 et 8,625 in / 38–220 mm. Destinée aux secteurs pétrole et gaz, production d'énergie et fabrication lourde, la configuration à tête ouverte facilite l'accès dans des géométries complexes et des zones à accès restreint. Le système intègre le contrôle automatique de la tension d'arc (AVC) et l'oscillation axiale motorisée (OSC) pour assurer des soudures TIG multipasse reproductibles sur des joints à paroi épaisse. L'AVC maintient une distance constante électrode‑pièce tandis que l'OSC effectue un déplacement axial contrôlé pour améliorer l'uniformité du cordon et la pénétration. L'appareil est refroidi par liquide et dimensionné à 200 A pour un fonctionnement continu.

Caractéristiques principales

• Plage de diamètres: 1,5 – 8.625 in / 38 – 220 mm
• Fonction: Soudage TIG orbital avec AVC et OSC
• AVC assurant la stabilité de la tension d'arc et de la distance électrode‑tube
• OSC: oscillation axiale motorisée avec course électrode ±10 mm (0,39 in) pour des soudures multipasse précises
• Prise en charge du soudage avec ou sans fil d'apport
• Système refroidi par liquide 200 A, 100% facteur de marche à 200 A
• Faible angle de rotation pour utilisation en espaces restreints
• Système de serrage rapide pour répétabilité du montage
• Compatible avec la source d'alimentation SAXX
• Permet le soudage de parois jusqu'à 12,7 mm (0,500 in)

Caractéristiques techniques (refroidissement liquide)
Description: SATO-220 avec système AVC/OSC
Référence (moteur droit): SATO-220E51
Référence (moteur coudé): SATO-220E52
Moteur: Option moteur droit ou moteur coudé
Plage de diamètres: 1,5 – 8.625 in / 38 – 220 mm
Facteur de marche 100%: 200 A
Diamètre électrode: 1/16 in ou 3/32 in / 1,6 ou 2,4 mm
Système de refroidissement: Torche refroidie par liquide
Température max de fonctionnement: 40 °C / 104 °F
Poids unitaire: 33,1 lbs / 15,1 kg

Spécifications techniques

• Modèle: SATO-220 AVC/OSC
• Plage diamètres: 1,5 – 8.625 in / 38–220 mm
• Système de soudage: TIG orbital avec AVC et OSC
• Références: SATO-220E51 (moteur droit), SATO-220E52 (moteur coudé)
• Facteur de marche: 200 A à 100%
• Diamètre électrode: 1/16 in ou 3/32 in (1,6 ou 2,4 mm)
• Refroidissement: Torche refroidie par liquide
• Épaisseur de paroi maxi: jusqu'à 12,7 mm (0,500 in)
• Course d'oscillation axiale: ±10 mm (0,39 in)
• Température max d'utilisation: 40 °C / 104 °F
• Poids: 15,1 kg (33,1 lbs)
