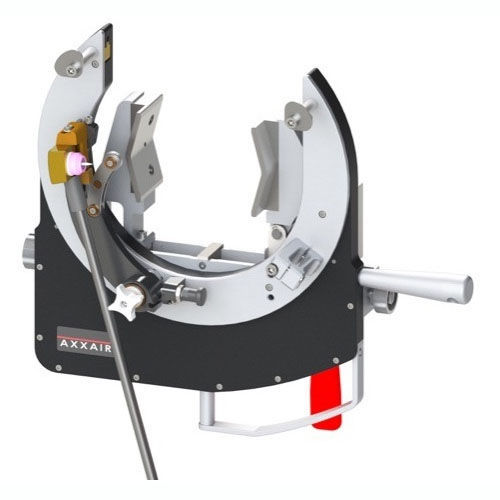

Tête de soudage orbitale SATO-170 AVC/OSC

refroidie par eauTIGpour assemblage métallique

Présentation
La tête de soudage orbitale TIG à tête ouverte SATO-170 AVC/OSC est conçue pour le soudage de tubes de grand diamètre avec un diamètre extérieur de 1 à 6.625" (25–170 mm). Destinée aux environnements industriels lourds tels que raffineries, centrales et grandes tuyauteries de process, elle prend en charge une large gamme de matériaux, y compris aciers fortement alliés et métaux exotiques.

Fonctions clés

• PLAGE DE DIAMÈTRES : 1 – 6.625" / 25 – 170 mm
• REFROIDISSEMENT : Torche refroidie par eau ou par liquide
• FONCTION : Soudage TIG orbital avec AVC (contrôle de tension d'arc) et OSC (oscillation)

Performance et conception
Le système AVC intégré maintient la distance électrode-tube en régulant automatiquement la longueur et la tension d'arc. L'OSC motorisée réalise un balayage axial de ±10 mm pour répartir la chaleur uniformément et supporter les soudures multipasses et les parois épaisses. La capacité 200 A refroidie par liquide avec facteur de marche 100% permet un fonctionnement continu en atelier ou sur site. Le faible encombrement en rotation et le système de serrage rapide réduisent les temps de mise en place. Compatible avec les générateurs SAXX.

Avantages produit

• Conçu pour le soudage TIG orbital sur diamètres de 25 à 170 mm
• Contrôle automatique de la longueur et de la tension d'arc (AVC)
• Oscillation (OSC) pour des soudures multipasses régulières
• Adapté aux épaisseurs de paroi jusqu'à 12,7 mm
• Système 200 A refroidi par liquide pour fonctionnement en continu
• Mouvement motorisé de l'électrode pour une meilleure régularité et précision
• Faible encombrement en rotation pour accès en zones contraintes
• Serrage rapide et sécurisé réduisant le temps de préparation
• Construction robuste pour environnements industriels exigeants
• Compatibilité avec les générateurs SAXX

Caractéristiques techniques (refroidi par liquide)
Description : SATO-170 avec système AVC/OSC
Moteur : MOTEUR DROIT / MOTEUR COUDÉ
Réf. : SATO-170E51 / SATO-170E52
Plage de diamètres : 1 – 6.625" / 25 – 170 mm
Facteur de marche 100% : 200 A
Diamètre électrode : 1/16" ou 3/32" / 1.6 ou 2.4 mm
Système de refroidissement : Oui (torche refroidie eau/liquide)
Temp. max de fonctionnement : 40 °C / 104 °F
Poids unitaire : 26,5 lbs / 12,7 kg

Détails supplémentaires
L'oscillation axiale motorisée (OSC) offre un déplacement électrode ±10 mm (0,39") pour les soudures multipasses tandis que l'AVC maintient la distance constante électrode-tube. Poignée réglable et mouvement motorisé de l'électrode facilitent la mise en place et améliorent la répétabilité des soudures.

Spécifications techniques

• Modèle : SATO-170 AVC/OSC
• Références : SATO-170E51 (moteur droit), SATO-170E52 (moteur coudé)
• Plage OD tube : 25 – 170 mm (1 – 6.625")
• Type de soudage : TIG orbital (AVC et OSC)
• Course d'oscillation axiale : ±10 mm (0,39")
• Capacité courant : 200 A (refroidi par liquide)
• Facteur de marche : 100%
• Diamètres d'électrode acceptés : 1/16" ou 3/32" (1,6 ou 2,4 mm)
• Épaisseur maxi ciblée : jusqu'à 12,7 mm (0,500")
• Refroidissement : eau / liquide
• Température max fonctionnement : 40 °C / 104 °F
• Poids : 12,7 kg (26,5 lbs)
