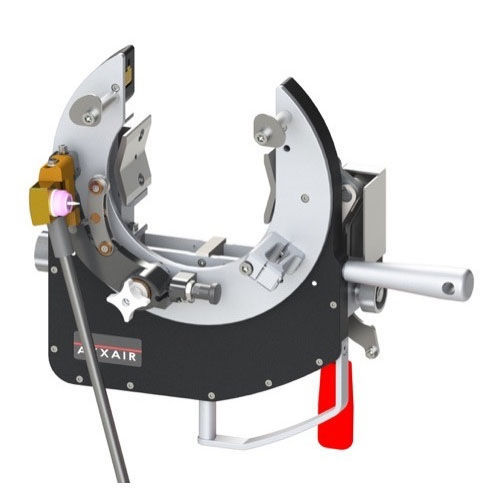

Tête de soudage orbitale SATO-115 AVC/OSC

refroidie par eauTIGGTAW

Présentation La SATO-115 AVC/OSC à tête ouverte est une tête de soudage TIG orbitale conçue pour des diamètres extérieurs de tube de 0,75 à 4,5" (19 à 115 mm). Adaptée aux secteurs exigeants (production d'énergie, procédés chimiques, pétrochimie), elle assure des soudures régulières sur acier inoxydable et alliages spéciaux.

Fonctionnalités clés Le contrôle intégré de la tension d'arc (AVC) et l'oscillation (OSC) permettent un réglage précis de la longueur d'arc et du positionnement de l'électrode pour les opérations multi-passes. L'AVC motorisé maintient une distance électrode–tube constante, tandis que l'OSC garantit une distribution uniforme du cordon sur parois épaisses. La tête ouverte compacte est compatible avec la source SAXX et un système refroidi par liquide 200 A pour un usage en production continue.

Points techniques principaux

• Plage de diamètres tube : 0,75 – 4,5" / 19 – 115 mm
• Refroidissement : refroidissement liquide (torche refroidie par eau ou liquide)
• Fonction : Soudage TIG orbital avec système AVC/OSC
• AVC intégré : maintien de la distance électrode–tube
• OSC : permet le multi-passes et une distribution uniforme du cordon jusqu'à 12,7 mm d'épaisseur de paroi
• Tête ouverte compacte adaptée aux zones à accès restreint
• Système liquide 200 A à 100 % facteur de marche pour fonctionnement continu

Avantages du produit

• Conçue pour le soudage TIG orbital sur diamètres 19–115 mm
• AVC intégré maintenant tension d'arc et distance électrode constantes
• Oscillation pour multi-passes sur tubes à paroi épaisse jusqu'à 12,7 mm
• Compatible soudage par fusion et avec fil d'apport
• Refroidissement liquide délivrant 200 A à 100 % facteur de marche
• Balayage axial motorisé : positionnement précis de l'électrode ±10 mm
• Faible encombrement de rotation pour travail en espaces confinés
• Système de serrage symétrique rapide améliorant la répétabilité
• Poignée réglable pour meilleur contrôle opérateur et ergonomie
• Compatible avec la source SAXX pour performances orbitales avancées

Notes La SATO-115 AVC/OSC est disponible en variantes moteur (moteur droit ou moteur coudé) avec numéros de pièce dédiés ; optimisée pour inox et alliages exotiques, destinée aux opérations industrielles continues.

Caractéristiques techniques

• Description : SATO-115 avec système AVC/OSC
• Moteur : moteur droit ou moteur coudé
• Réf. : SATO-115E51 (moteur droit), SATO-115E52 (moteur coudé)
• Plage diamètres : 0,75 – 4,5" / 19 – 115 mm
• Facteur de marche 100 % : 200 A
• Diamètre électrode : 1/16" ou 3/32" / 1,6 ou 2,4 mm
• Système de refroidissement : oui (refroidi par liquide / torche refroidie par eau)
• Température max de fonctionnement : 40 °C / 104 °F
• Poids unitaire : 22 lbs / 10,6 kg
• Mouvement axial d'oscillation : ±10 mm (0,39")
• Capable de souder des parois jusqu'à 12,7 mm (0,500")
