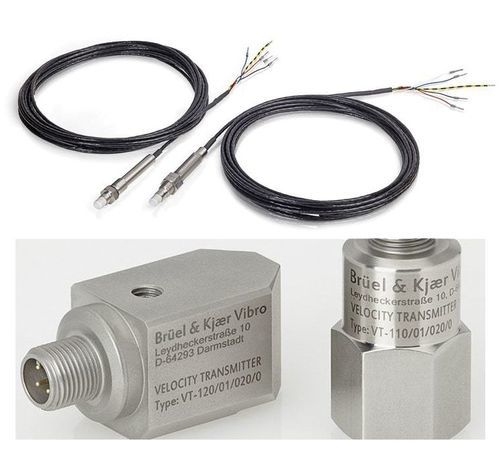

Transmetteur de vibrations 4-20mA DT-12x, VT-110/120

alimenté par bouclepour surveillance continue

Détails du produit Les transmetteurs de vibrations (vitesse ou déplacement) offrent une solution simple et économique pour la surveillance générale des vibrations dans les équipements rotatifs. Ils fournissent une sortie analogique aux systèmes PLC ou DCS existants et permettent la surveillance externe des niveaux de vibration dans d'autres systèmes. - Ils transfèrent simplement (« transmettent ») une mesure prédéfinie spécifique (par exemple, vitesse de vibration mm/s rms) et une plage de mesure (par exemple, 0…20 mm/s rms) à un DCS ou PLC via un signal standardisé tel que 4-20 mA. - Un transmetteur « traduit » ainsi un type et une plage de mesure spécifiques en un signal qu'un système de contrôle de niveau supérieur peut traiter. La série de transmetteurs de déplacement intégrés DT-12x est idéale pour la surveillance des machines auxiliaires semi-critiques telles que les ventilateurs, pompes, soufflantes, moteurs ou petits compresseurs. Le transmetteur de déplacement peut être directement connecté à un système de contrôle de phase (DCS) ou à un automate programmable (PLC) via sa sortie 4-20 mA. Les transmetteurs de vitesse VT-110/120 offrent une solution de surveillance fiable et économique pour la mesure globale des vibrations et l'analyse des tendances du niveau de vibration du boîtier à l'aide d'un système de contrôle de vitesse numérique (DCS) ou d'un automate programmable industriel (PLC). Ils conviennent aux machines de petite et moyenne taille telles que les ventilateurs, pompes, compresseurs, turbines industrielles et autres équipements rotatifs avec roulements. Le transmetteur de vitesse de vibration industriel hermétique VT-110, alimenté par une boucle 4-20 mA, est conçu pour surveiller les vibrations dans des environnements industriels difficiles. Il utilise la boucle standard 4-20 mA, qui s'interface directement avec le PLC, DCS et le moniteur 4-20 mA. Les mesures conformes aux normes les plus pertinentes (ISO 10816) ou une plage de fréquence étendue de 3 à 1 000 Hz conviennent à presque toutes les applications. Sa taille compacte permet une installation dans des espaces confinés. Description Le transmetteur de déplacement intégré DT-12x est exclusivement destiné à mesurer les distances mécaniques et les vibrations. Il est principalement utilisé pour surveiller l'état des paliers lisses et des arbres rotatifs. Le transmetteur de déplacement se compose de : - Câble à 4 fils ouvert (transmetteur de déplacement utilisant la technologie à 2 fils et une sortie de signal dynamique) - Câble intégré - Boîtier du transmetteur de déplacement - Pointe en céramique Avantages de ce modèle de transmetteur de déplacement : - La série DT-12x de transmetteurs de déplacement intégrés offre une surveillance précise et fiable des déplacements radiaux et axiaux des arbres et des vibrations des machines industrielles, à un coût bien inférieur à celui d'un capteur de déplacement conventionnel. - Aucun moniteur de vibration n'est requis pour connecter le signal du capteur au DCS/PLC. Le transmetteur est donc non seulement économique avec moins de composants qu'un capteur conventionnel, mais aussi beaucoup plus compact et nécessite une installation minimale. - La série DT-12x se compose de capteurs intégrés : le pilote de vibration (oscillateur) et l'électronique de conditionnement de signal (moniteur de vibration) sont ainsi intégrés directement dans le capteur. L'installation est grandement simplifiée : le pilote, le moniteur de vibration et le boîtier de protection ne nécessitent plus de pilote ou de moniteur séparé. - Le transmetteur est alimenté par la boucle de courant, ce qui signifie que ce capteur à faible consommation est facile et économique à installer avec une simple connexion à deux fils. Il fournit un signal 4-20 mA alimenté par une source de tension continue externe peu coûteuse sur la boucle de courant. Lorsqu'il est correctement sélectionné, il n'est pas affecté par de longues distances de câble, des chutes de tension ou du bruit. Caractéristiques des transmetteurs de vitesse VT-110/120 : - Sortie analogique 4-20 mA – alimentée par boucle, proportionnelle à la vitesse de vibration (mm/s rms) - Sortie de signal dynamique (tamponnée) - Mesures standardisées selon ISO 10816 Caractéristiques Le transmetteur de déplacement DT-12x offre les caractéristiques suivantes : - Premier transmetteur de déplacement entièrement intégré et alimenté par boucle au monde - Mesure de la position axiale et des vibrations relatives de l'arbre - Sortie analogique 4-20 mA - Convient aux machines à paliers lisses semi-critiques - Montage simple - Installation économique : aucun pilote ou électronique séparé requis - Simple, économique et fiable - Réduction des coûts de câblage et d'installation grâce à un design monobloc unique - Pas besoin de boîtiers supplémentaires, d'espace de montage ou de protection - Sortie tamponnée - Installation : avant, arrière, inclinée - Versions antidéflagrantes disponibles Le transmetteur de vitesse VT-110/120 offre les caractéristiques suivantes : - Haute qualité avec connecteur M12 scellé en verre, double isolation du boîtier - Format compact avec technologie de cisaillement annulaire supérieure - Design industriel IP67, résistant aux chocs - Plage de température : -55 … +120 °C - Prix attractif Applications : Turbines à vapeur/gaz, moteurs diesel/gaz, compresseurs, pompes, ventilateurs, soufflantes, petits et moyens équipements rotatifs avec roulements. Spécifications techniques : - Sortie : analogique 4-20 mA, sortie de signal dynamique (tamponnée) - Plage de mesure : par exemple, 0…20 mm/s rms - Conformité : ISO 10816 - Plage de fréquence : 3 à 1 000 Hz - Plage de température : -55 à +120 °C - Protection IP67, design compact - Versions antidéflagrantes disponibles
