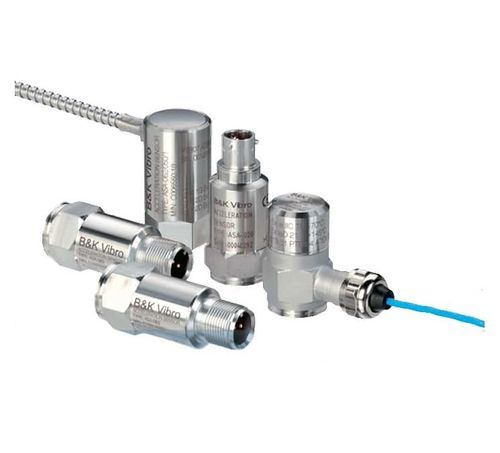

Accéléromètre piézoélectrique

industrielavec électronique intégréedurci

Détails du produit Les capteurs de vibrations d'accélération, également appelés accéléromètres, fonctionnent selon le principe de la compression piézoélectrique. Une masse est montée sur l'élément piézo (cristal ou céramique). Les disques piézo-céramiques et une masse forment un système d'amortissement à l'intérieur du capteur, préchargé par un ressort. Lorsque la machine vibre, la masse sismique déforme l'élément piézo (compression et relâchement). La force mécanique de la masse sismique est proportionnelle à la vibration de la machine (accélération). Le cristal piézo génère une charge électrique proportionnelle à l'accélération. L'amplificateur de charge convertit la charge électrique en une sortie de tension. L'accélération est le taux de variation de la vitesse dans le temps, mesurée en m/s² ou g. Lorsque des vibrations agissent sur ce système, la masse exerce une force alternée sur les disques en céramique, générant des charges électriques dues à l'effet piézoélectrique ; ces variations de charge sont proportionnelles à l'accélération. Un amplificateur de charge intégré élève le signal de sortie à un niveau utilisable. Applications : - Vibration absolue du carter - État des roulements - En combinaison avec une mesure de déclenchement : mesure vectorielle (amplitude et phase) Avantages : - Large gamme de fréquences et d'amplitudes - Construction robuste, conceptions compactes - Direction de mesure arbitraire - Faible sensibilité aux champs magnétiques Exigences : - Alimentation externe requise - Faible sensibilité aux basses fréquences (atténuation) - Température de fonctionnement limitée en raison de l'amplificateur interne (< 125°C) Caractéristiques : - Accéléromètre piézoélectrique avec amplificateur de charge intégré - Facteur de transmission : 100 mV/g ±5%, 10,2 mV/m/s² ±5% - Surcharge : Permanente 500 g (pic), par choc 5000 g (toutes directions) - Chute de 1,5 m sur béton sans dommage - Plage de température de fonctionnement : –50°C à +125°C - Boîtier : Acier de haute qualité, étanchéité hermétique, modèle industriel robuste Spécifications techniques / Caractéristiques : - Accéléromètre piézoélectrique avec amplificateur de charge intégré - Facteur de transmission : 100 mV/g ±5%, 10,2 mV/m/s² ±5% - Surcharge : Permanente 500 g (pic), par choc 5000 g (toutes directions) - Résistance à la chute : 1,5 m sur béton sans dommage - Température de fonctionnement : –50°C à +125°C - Boîtier : Acier de haute qualité, étanchéité hermétique, modèle industriel robuste - Applications : Turbines à vapeur, gaz, hydrauliques ; moteurs diesel et à gaz ; compresseurs
