Capteur de déplacement linéaire ds821, ds822

sans contactà courant de Foucaultpour l'industrie

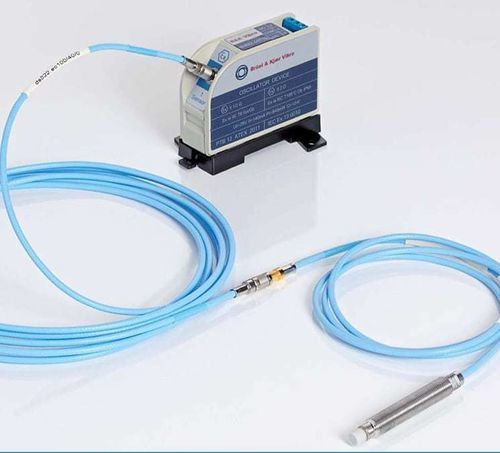

Applications : - Turbines vapeur, gaz, hydrauliques - Moteurs diesel, gaz - Compresseurs Détails produit : Les capteurs de déplacement sans contact permettent une surveillance fiable des vibrations des machines à arbre rotatif. La gamme de capteurs vibratoires de déplacement à courants de Foucault de Brüel & Kjær Vibro est adaptée à la surveillance des machines rotatives et alternatives dans un large éventail d’industries et pour les applications en zones dangereuses. La chaîne de mesure peut être utilisée à l’intérieur ou à l’extérieur, lorsque le dispositif d’entraînement est installé dans un boîtier de protection approprié. La mesure du déplacement est la distance ou l’amplitude déplacée à partir d’une position de repos. L’unité de mesure est le µm ou le mils. Capteurs de déplacement à courants de Foucault (ou ECDS, eddy-current displacement sensors) Dans de nombreuses applications de surveillance, les capteurs de déplacement à courants de Foucault sans contact (ECDS) constituent le choix privilégié pour un large éventail de tâches de surveillance d’état et de protection des machines. Ils sont généralement utilisés pour mesurer les vibrations et les déplacements relatifs de l’arbre, ainsi que comme capteurs de référence. Ils mesurent généralement : - Vibrations (vibrations et déplacements radiaux et axiaux de l’arbre) - Référence (référence de phase et mesure de vitesse) - Position (par exemple, position axiale de l’arbre, chute de tige/position de la tige) Ces mesures permettent d’identifier les défauts courants des machines, tels que le déséquilibre et le désalignement. Description technique : Les systèmes de capteurs de déplacement à courants de Foucault se composent d’un capteur de déplacement avec un câble intégré, d’un câble d’extension séparé en option et du pilote (oscillateur/démodulateur contenant le reste de l’électronique du système de capteur et constituant l’interface avec le système de surveillance). Chaque série est disponible en longueurs de système de 5 m et 10 m. Nos systèmes et capteurs ECDS sont répartis dans les groupes suivants : - Série ds821 – Convient aux applications standard (plages de mesure de 2 mm, 4 mm et 8 mm) - Série ds822 – Pour une utilisation en environnements dangereux (ATEX, IECEx, EACEx, UL HazLoc) (plages de mesure de 2 mm et 4 mm) Série DS822 – ATEX Les capteurs de déplacement sans contact homologués ATEX permettent de mesurer les vibrations relatives de l’arbre, le déplacement relatif de l’arbre, la vitesse du rotor, etc. Une surface de mesure métallique conductrice, de préférence en 42CrMo4, est indispensable. La tension de sortie des capteurs, dans leur plage de mesure de déplacement, est directement proportionnelle à la distance entre la pointe du capteur et la surface de mesure. Les influences externes perturbatrices telles que les retours de terre, les effets de température et les influences diélectriques telles que le pétrole et le gaz, sont négligeables. Il est possible d’effectuer le raccordement direct de câbles de signalisation jusqu’à 1000 m de long de l’armoire à borne jusqu’au système électronique. En outre, le capteur peut être remplacé sans qu’il soit nécessaire de l’étalonner de nouveau. Ce capteur de déplacement satisfait aux exigences de précision essentielles des normes API-670 et DIN-45670. Fonctionnalités : - Capteurs de déplacement et capteurs de déplacement inductifs pour la mesure de : - Vibrations relatives de l’arbre, vibration axiale, vitesse/déclenchement - Position relative de l’arbre - Dilatation absolue et relative - Vitesse et position de phase - Chute de tige (sur compresseurs) - Excentricité - Détection de problèmes de machines : - Déséquilibre - Désalignement - Arbre courbé - Excentricité - Fissure d’arbre - Problèmes d’accouplement - Tourbillon d’huile - Fouet d’huile - Frottement du rotor - Excellente stabilité en température - Robustesse et haute fiabilité - Conformité API 670 - Pointe de sonde en céramique pour une utilisation en environnements difficiles Caractéristiques / Spécifications techniques : - Technologie : Capteurs de déplacement à courants de Foucault (ECDS) - Applications : turbines vapeur, gaz, hydrauliques, moteurs diesel/gaz, compresseurs - Plages de mesure : 2 mm, 4 mm, 8 mm selon la série - Versions ATEX disponibles (série ds822) - Longueurs de système : 5 m et 10 m - Remplacement du capteur sans ré-étalonnage - Conformité API-670 et DIN-45670 - Sortie proportionnelle à la distance pointe/surface - Insensible aux perturbations externes (terre, température, diélectriques) - Connexion directe jusqu'à 1000 m
