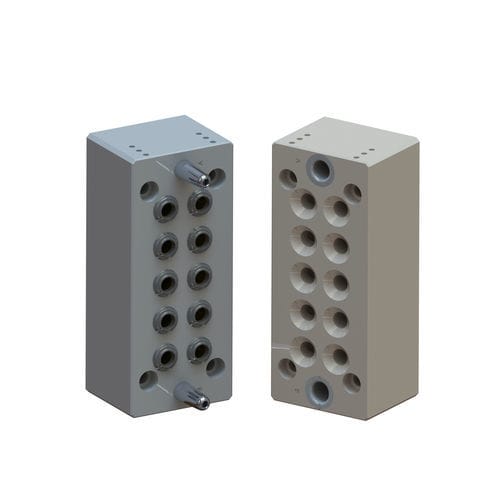

Coupleur pneumatique UC-GA2

multiportepour applications industriellescompact

Présentation du produit
Le coupleur utilitaire UC-GA2 offre des connexions pneumatiques intégrées en passage et une interface de montage à deux faces pour modules utilitaires modulaires. Conçu pour les modules de type moyen et l'automatisation industrielle nécessitant le routage de plusieurs lignes d'air via un accouplement compact.

Caractéristiques

• (2) faces de montage pour les modules utilitaires Standard ATI
• Dix ports d'air intégrés en passage
• Options de connexion de port : G1/4 ou 3/8 NPT
• Goupilles d'alignement en acier inoxydable trempé pour un accouplement répétable
• Cylindres d'entraînement et actionneurs linéaires disponibles en accessoires compatibles
• Plaque d'adaptation requise pour le montage sur les vérins ATI Drive Cylinders

Spécifications techniques

• Numéro de modèle : UC-GA2
• Type de module : Moyen
• Nombre de faces de module : 2
• Nombre de ports : 10 (pass-through)
• Connexions de port : G1/4 ou 3/8 NPT
• Force minimale d'accouplement : 1400 N (≈315 lbf)
• Température de fonctionnement : -28,9 °C à 65,6 °C (-20 °F à 150 °F)
• Poids : 4,1 kg (≈9 lb)
• Alignement : goupilles d'alignement en acier inoxydable trempé
• Type de conformité / Type de verrouillage : Aucun

Montage et compatibilité
Le UC-GA2 se monte sur les modules utilitaires standard ATI via les deux faces de montage. Une plaque d'adaptation est nécessaire pour fixer le coupleur aux vérins ATI Drive Cylinders. Vérifiez la taille et le type de filetage des ports (G1/4 ou 3/8 NPT) avec les spécifications de votre installation pneumatique avant l'installation. Contactez votre représentant ATI pour les cylindres d'entraînement et actionneurs linéaires compatibles.
