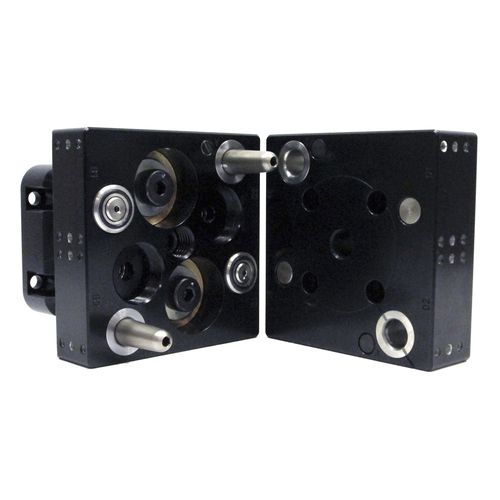

Coupleur pneumatique UC-GK2

pour capteurd'E/Smultiporte

Présentation du produit

• Accoupleur utilitaire conçu pour la connexion rapide des modules utilitaires standard ATI.
• Corps compact avec quatre surfaces de montage pour une fixation stable des modules.
• Mécanisme de compliance intégré garantissant un accouplement fiable malgré les désalignements.
• Options de capteurs de présence pour détecter la connexion côté outil.
• Compatible avec des vérins d'entraînement et des actionneurs linéaires pour l'asservissement.
• Goupilles de centrage en acier inoxydable trempé pour un positionnement reproductible.

Caractéristiques produit

• 4 surfaces de montage acceptant les modules utilitaires ATI standard.
• Compliance X/Y et Z intégrée (±4,1 mm X/Y, 2 mm Z) pour compenser les variations d'alignement.
• Type de verrouillage : Aucun (aucun mécanisme de verrouillage requis).
• Deux ports intégrés avec connecteurs de type vérifié.
• Plage de température de fonctionnement adaptée aux environnements industriels (-28,9 °C à 65,6 °C).
• Force minimale d'accouplement : 980 N.

Spécifications (tableau)
Specification : Value
Compliance Type : Integrated
Locking Type : None
Minimum Coupling Force : 980 N
Minimum Operating Temperature : -28.9 °C
Maximum Operating Temperature : 65.6 °C
Module Flats : 4
Module Type : Medium
Number of Ports : 2
Port Type : Checked
Weight :
X/Y Compliance Range : ±4.1 mm
Z Compliance : 2 mm

Caractéristiques techniques

• Numéro de modèle : UC-GK2
• Type de compliance : Intégrée
• Type de verrouillage : Aucun
• Force minimale d'accouplement : 980 N
• Plage de température de fonctionnement : -28,9 °C à 65,6 °C
• Surfaces de montage du module : 4
• Type de module : Moyen
• Nombre de ports : 2
• Type de port : Vérifié
• Plage de compliance X/Y : ±4,1 mm
• Compliance Z : 2 mm
