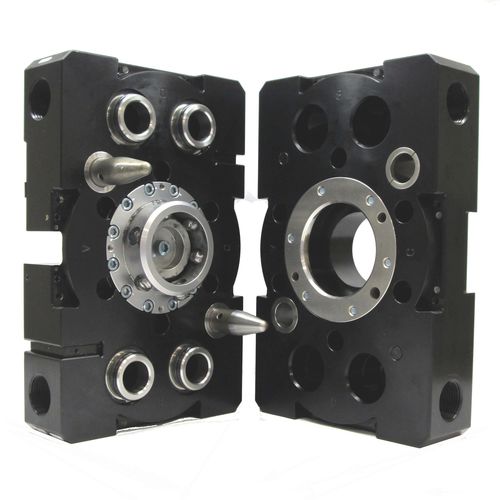

Coupleur pneumatique UC-GL6L

pour outillagepour tuyaupour robots

Présentation
Le coupleur utilitaire UC-GL6L offre une conformité modulaire et un verrouillage automatique pour les modules utilitaires à montage sur rebord. Il intègre la détection de présence côté outil et des passages pneumatiques à fort débit pour simplifier les connexions et les changements d'outillage dans les systèmes automatisés.

Caractéristiques principales

• (4) faces de montage pour modules utilitaires ATI à montage sur rebord
• Module de conformité modulaire fixable sur le côté maître ou outil
• Mécanisme de verrouillage intégré avec capteurs pour la détection de présence et l'état de verrouillage
• Cylindres d'entraînement et actionneurs linéaires disponibles
• (4) ports intégrés 1" NPT à grand débit en passage ; goupilles de positionnement en acier inoxydable haute résistance

Caractéristiques techniques

• Numéro de modèle : UC-GL6L
• Type de conformité : Modulaire
• Type de verrouillage : Automatique
• Faces du module : 4
• Type de module : Heavy
• Nombre de ports : 4 (1" NPT passage grand débit)
• Type de port : Passage
• Poids : 17,1 kg (37,8 lb)
• Plage de température de fonctionnement : -28,9 °C à 65,6 °C (-20 °F à 150 °F)
• Plage de conformité X/Y : ±7,6 mm (±0,3 in)
• Conformité Z : -11 mm (-0,44 in)
• Fonctions : Mécanisme de verrouillage intégré ; capteurs intégrés pour la présence de l'outil et l'état du verrouillage ; cylindres d'entraînement et actionneurs linéaires disponibles

Applications / Compatibilité

• Conçu pour les modules utilitaires ATI à montage sur rebord et les maîtres/outils compatibles
• Destiné aux effecteurs finaux d'automatisation, changeurs d'outils et systèmes de distribution d'utilités
