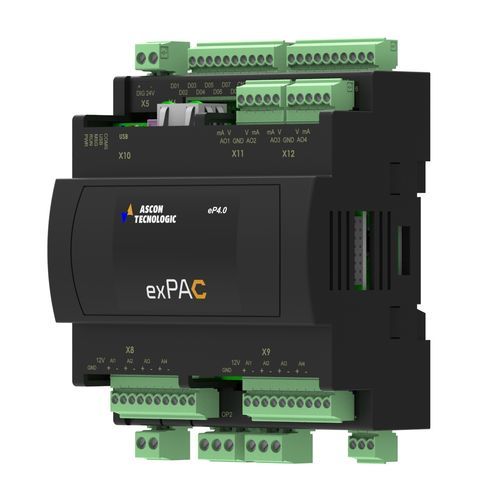

Module d'extension pour relais eP4

d'E/Smodulaireformat compact

Présentation
Module d'extension pour la gamme d'automates programmables sigmaPAC. Compatible avec nP4 et AC3nP, il augmente la capacité d'E/S en ajoutant des voies analogiques, digitales et relais supplémentaires.

Points clés

• Entrées analogiques universelles configurables pour tension, courant, thermocouples et RTD
• Entrées digitales : 8/16 canaux 24 Vdc configurables + 2 entrées pour comptage rapide
• Sorties analogiques : 0/2/4 canaux configurables (tension ou courant)
• Sorties digitales : 8/16 canaux 24 Vdc
• Relais / pilotage SSR : jusqu'à 4 relais
• Montage : 6 modules DIN (105 x 110 mm)
• Alimentation : 24 Vdc

Entrées

• Entrées analogiques universelles (0/4/8 configurables) : 0/1…5 V, 0/2…10 V, 0/4…20 mA ; thermocouples TC (J, K, L, N, R, S, T) ; RTD PT100 (2 fils), PT1000 ; NTC (103AT-2) ; potentiomètre ; ratiométrique 5 V
• Entrées digitales : 8/16 à 24 Vdc ; +2 entrées dédiées pour comptage rapide

Sorties

• Sorties analogiques (0/2/4) : configurables en 0/1…5 V, 0/2…10 V ou 0/4…20 mA
• Sorties digitales : 8/16 à 24 Vdc
• Sorties relais : 4 relais compatibles pilotage SSR

Applications

• Fours industriels (fours tubulaires)
• Salles de stockage et de maturation
• Installations sigmaPAC nécessitant une extension modulaire d'E/S

Caractéristiques techniques

• Fonction : Module d'extension pour automates sigmaPAC
• Dimensions : 6 modules DIN, 105 x 110 mm
• Alimentation : 24 Vdc
• Entrées analogiques : 0/4/8 universelles, configurables (tension, courant, TC, RTD, NTC, potentiomètre, ratiométrique)
• Entrées digitales : 8/16 (+2 pour comptage rapide) ; configurations totales 10…18 selon variante
• Sorties analogiques : 0/2/4 (courant ou tension)
• Sorties digitales : 8…16 à 24 Vdc
• Relais : jusqu'à 4 (pilotage SSR possible)
• Communication : RS-485 isolé ; support Ethernet disponible
• Langages de programmation : IL, ST, FBD, LD, SFC, CFC
• Certifications : CE, UL

Modèle

• Modèle : eP4
