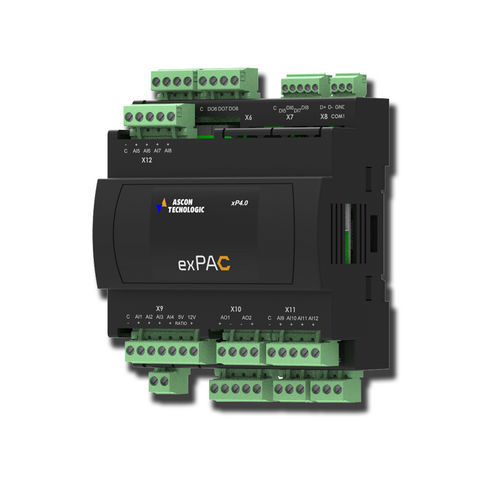

Module d'extension pour relais xP4

d'E/S8 sorties relaisà entrées numériques

Description
Module d'extension xP4 pour la famille sigmaPAC. Conçu pour étendre les E/S des automates nP4 et AC3nP en ajoutant des entrées analogiques et numériques configurables, des sorties relais et analogiques, ainsi qu'une communication RS-485 isolée et Ethernet.

Entrées

• Entrées analogiques haut niveau (configurables) : 0…5 V, 0…10 V, 0/4…20 mA (0/4 canaux)
• Entrées analogiques température : PT1000, NTC 103-AT2 (0/8 canaux)
• Entrées digitales : 4/8 — contacts libres de potentiel ou 12…48 Vac/Vdc

Sorties

• Sorties analogiques : 0/2 — 0…10 V
• Sorties relais : 6 × 2 A SPST-NO et 2 × 8 A SPDT (total 8 sorties relais, selon version)

Caractéristiques techniques

• Modèle : xP4 (module d'extension)
• Fonction : Module d'extension pour automates sigmaPAC (compatibilité nP4, AC3nP)
• Format : 6 modules DIN — 105 x 110 mm
• Alimentation : 24 Vdc
• Nombre de sorties : 8 (relais ou tension)
• Entrées digitales : jusqu'à 8
• Entrées analogiques : jusqu'à 8 universelles (incl. haut niveau et inputs température)
• Sorties analogiques : 2 canaux (0…10 V)
• Communication : RS-485 isolé ; Ethernet disponible

Applications
Extension d'E/S pour l'automatisation industrielle et le contrôle de process : I/O distribué pour pilotage de machines, acquisition de températures, commande d'actionneurs et mise à niveau d'installations sigmaPAC.

Programmation & Certifications

• Langages de programmation pris en charge : IL, ST, FBD, LD, SFC, CFC
• Certifications : CE, UL
