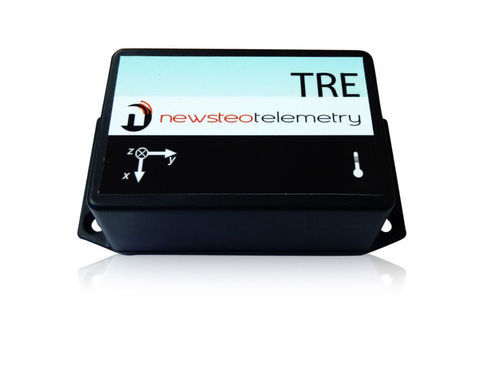

Enregistreur numérique TRE37-001

de chocréseaupour acquisition de données

Présentation
Le TRE37 permet de mesurer et d'enregistrer les conditions de transport d'une marchandise et retrace les chocs, les variations de température et d'humidité. Il horodate chacun des événements. Les données sont téléchargeables et analysables sur PC.

Modes d'utilisation

• Live/Record (enregistrement) : activation du mode "record" avant l'envoi ; le TRE enregistre les valeurs en mémoire et permet la lecture via le logiciel RF Monitor. À la fin du transport, l'enregistrement est arrêté et les données extraites.
• Monitoring (surveillance en temps réel) : envoi en temps réel des données mesurées vers le PC ; si la communication est impossible, le logger stocke en mémoire et renvoie dès que la connexion est rétablie.

Fonctionnalités principales

• Boîtier IP65
• Antenne interne
• Alimentation : pile lithium 3.6V (taille A) et porte-piles pour 1 pile alcaline AA (1.5V)
• Mode silence disponible (utilisation dans le transport aérien avec récupération des données via fonction spécifique du logiciel RF Monitor)
• Certification : CE

Gamme de mesure

• Accéléromètre (choc) : -16g à +16g
• Température : -40°C à 85°C
• Humidité : 0 à 100% HR

Précision

• Accéléromètre : 0.5g (donnée synthétique indiquée)
• Température : ±0.2°C pour 0…60°C
• Humidité : ±1.8% HR (0…80% HR) à 23°C

Capteurs — synthèse table
Accéléromètre | Température | Humidité | Luminosité
TRE37 | -16g à +16g sur 3 axes | -40°C à 85°C | 0…100% HR | ----

Détails capteur de choc
1 accéléromètre mesurant sur 3 axes (XYZ)
Gamme de mesure : choc -16g à +16g sur chaque axe ; seuil mini : -1g à +1g sur chaque axe (XYZ)
Résolution : 14 bits – 3.9 mg
Précision à 25°C : ±0.5g de -16g à +16g (sans résonance). Si le choc dépasse la plage, le TRE plafonne à 16g et enregistrera la mesure.
Bruit : 65 mg
Calibration : effectuée en usine par le fabricant
Dérive de précision : possible 10 mg/an sur chaque axe pendant 4 ans (non garantie après 4 ans)
Bande passante : 1600 Hz

Détails capteur de température
Gamme : -40°C à 85°C
Précision : ±0.2°C pour (0…60°C)
Résolution : 0.015°C
Temps de réponse : <10 secondes
Dérive à long terme : <0.05 K / an

Détails capteur d'humidité
Gamme : 0…100% HR
Précision : ±1.8% HR (0…80% HR) à 23°C
Résolution : 0.003% HR
Point de rosée max : 80°C
Temps de réponse : <10 secondes
Dérive à long terme : <0.5% HR / an

Alimentation et autonomie
Alimentation principale : 1 batterie Lithium Thionyl taille A (3.6V) avec connecteur (fournisseur indiqué : Newsteo)
Alternative : 1 pile alcaline AA (1.5V) dans le porte-piles
Remplaçable par l'utilisateur : oui (connecteur / porte-piles selon source)
Autonomie à 25°C : presque 2 ans avec batterie lithium ; environ 1 an avec pile alcaline (donnée indicative)
Plage de température de fonctionnement : -40°C à +60°C (jusqu'à 85°C en pointe, attention risque d'endommagement du boîtier). Plage recommandée pour maximiser l'autonomie : +5°C à +35°C

Mémoire, horodatage et communication
Mémoire flash : 16 Mbits (≈129 000 blocs de mesures). Exemple : 2 ans de campagne avec 1 mesure inclinaison/température toutes les 15 minutes (≈70 080 enregistrements) et 29 000 enregistrements de chocs.
RTC : horloge temps réel intégrée pour horodatage ; résolution : 1 s ; dérive maximale : 2 minutes / mois à 25°C ; l'heure est réglée en production.
Communication sans fil : fonctionne sur la bande ISM (appareil courte portée) ; conçu pour le marché européen (bande 868 MHz). Portée : 100 mètres en espace libre.
Antenne : interne
ILS : capteur magnétique pour actions utilisateur (réveil depuis hibernation, prise d'une mesure hors fréquence définie).

Boîtier et mécanique
Couleur : noir
Matériel : plastique
Caractéristiques boîtier : intègre 2 trous pour fixation (mur ou intérieur d'un colis)
Dimensions (sans couvercle à bride / avec couvercle à bride) : longueur 84.80 mm / 110.15 mm ; largeur 56 mm / 56.20 mm ; hauteur 22 mm / 26.2 mm
Poids : environ 160 g (piles lithium incluses)
Niveau IP : IP54

Caractéristiques / spécifications techniques

• Modèle : TRE37-001
• Type : enregistreur de choc, température et humidité
• Accéléromètre : 1 accéléromètre 3 axes, gamme -16g à +16g, résolution 14 bits (3.9 mg), bande passante 1600 Hz, bruit 65 mg, précision ±0.5g à 25°C
• Température : gamme -40°C à 85°C, précision ±0.2°C (0…60°C), résolution 0.015°C, temps de réponse <10 s, dérive <0.05 K/an
• Humidité : 0…100% HR, précision ±1.8% HR (0…80% HR @23°C), résolution 0.003% HR, temps de réponse <10 s, dérive <0.5% HR/an
• Mémoire : 16 Mbits flash (~129 000 blocs de mesure)
• Horodatage : RTC intégré, résolution 1 s, dérive ≤2 min/mois @25°C
• Communication sans fil : bande ISM (868 MHz pour l'Europe), portée ~100 m en espace libre
• Antenne : interne
• Alimentation : 1 batterie Lithium Thionyl A (3.6V) + porte-piles AA (1.5V) ; autonomie ≈2 ans (à 25°C) avec lithium
• Boîtier : plastique, IP54 (mention IP65 sur présentation initiale / boîtier)
• Dimensions : 84.80 x 56 x 22 mm (sans couvercle) ; 110.15 x 56.20 x 26.2 mm (avec couvercle à bride)
• Poids : ~160 g (avec piles lithium)
• Calibration : effectuée en usine
• Autres : capteur magnétique ILS pour actions utilisateur, mode silence pour transport aérien
