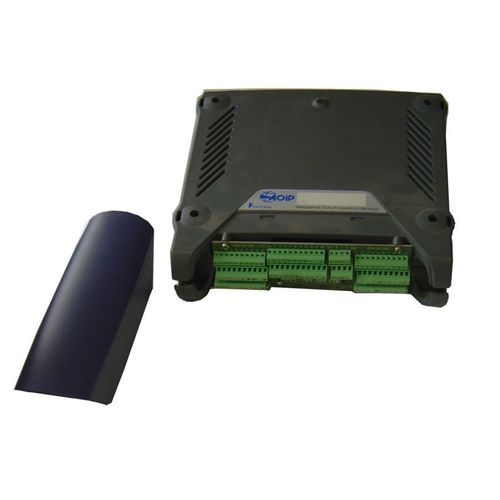

Module d'acquisition de données de haute vitesse FRONTDAQ 20

de températurede tensionmulticanaux

Le système FrontDaq est un module d'acquisition à haute vitesse (7680 Hz/canal) avec 20 entrées analogiques synchronisées (1 convertisseur A/D par canal) et 20 entrées/sorties TTL. Tous les logiciels de configuration et de gestion nécessaires (technologie serveur WEB) sont intégrés dans le système plug-and-play et permettent le contrôle à distance de l'acquisition à travers n'importe quel navigateur web : Configuration, démarrage, affichage des résultats, contrôle et exportation des données. La capacité mémoire du FrontDaq 20 (interne de 660 000 échantillons / voie et externe via carte CF) permet d'enregistrer plusieurs mois de données. Le FrontDaq 20 répond ainsi aux différentes exigences des applications de surveillance et d'étude sur le terrain comme sur banc d'essai. Le FrontDaq 20 permet de mesurer, de surveiller et d'enregistrer des signaux analogiques et numériques provenant de capteurs de valeurs physiques ou électriques. Ces signaux peuvent être : Tension : 0-10 V Courant : 0-20 et 4-20 mA avec shunts externes Thermocouples : Type K/T/J/N/E/R/S/B avec ou sans compensation de soudure froide Résistance : 2400 Ω RTD : Capteurs de température (Pt100 / 500 / 1000) en 2, 3 ou 4 fils Fréquence : jusqu'à 10 kHz fréquence de mesure et comptage Jauges de contrainte Rapides et toujours précis, les modules FrontDaq 20 réalisent l'acquisition de chaque entrée simultanément jusqu'à 7680 échantillons / s / voie, soit une période de 120 µs. Les mesures peuvent être effectuées avec différentes fréquences, résolutions, conditions de déclenchement et types d'entrées, ce qui rend le FrontDaq 20 parfait pour la mesure et le contrôle de phénomènes très rapides. Les voies étant synchronisées, la vitesse de balayage ne dépend pas du nombre de voies balayées et enregistrées.
