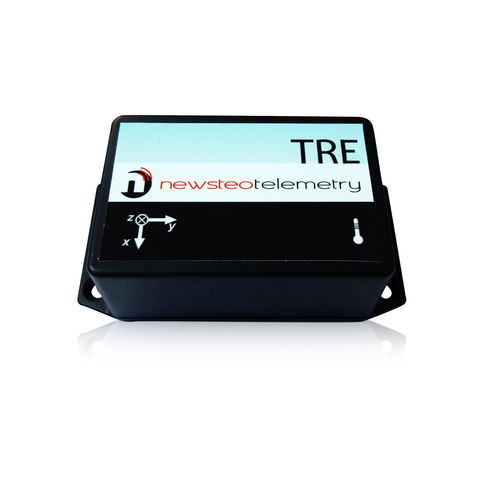

Enregistreur de données d'accélération TRE35-001

de températureavec interface PCsans fil

Présentation
Le TRE35-001 permet de mesurer et d'enregistrer les conditions de transport afin de tracer les chocs et les variations de température. Chaque événement est horodaté. Les données sont téléchargées et analysées sur PC via le logiciel RF Monitor ; le dispositif prend en charge l'enregistrement local et la transmission en temps réel.

Plage de mesure

• -16g à +16g (accéléromètre)
• -40°C à +85°C (température)

Précision

• Accéléromètre : 0,5g (précision indiquée)
• Température : ±0,3°C pour -30°C…+70°C ; ±1°C pour les extrêmes (-40°C…-30°C et +70°C…+85°C) (précision indiquée)
• Température (table) : ±0,2°C pour 0…60°C

Modes de fonctionnement

• Live/Record : l'utilisateur active l'enregistrement avant l'expédition ; le TRE35-001 stocke les valeurs horodatées en mémoire et permet l'extraction ultérieure via RF Monitor.
• Monitoring (temps réel) : l'appareil transmet les données enregistrées au PC en temps réel ; si la communication est impossible, il logge localement et transfère ensuite.
• Mode silencieux (pour transport aérien) : le dispositif peut fonctionner en silence ; les données enregistrées sont récupérables avec la fonction « find products in silent mode » du logiciel RF Monitor.

Fonctionnalités incluses / notables

• Boîtier IP65 (mentionné dans la description produit)
• Antenne interne
• Pile lithium 1 A (liste)
• Certification : CE

Caractéristiques / spécifications techniques

• Modèle : TRE35-001
• Jeu de capteurs : 1 accéléromètre mesurant sur 3 axes (XYZ)
• Plage de mesure accéléromètre : -16g à +16g sur chaque axe
• Seuil minimal accéléromètre : -1g à +1g sur chaque axe (XYZ)
• Résolution accéléromètre : 14 bit - 3,9 mg
• Précision accéléromètre à 25°C : ±0,5g de -16g à +16g (sans résonance)
• Si le choc dépasse la plage, le TRE enregistre en clip à 16g
• Bruit accéléromètre : 65 mg
• Étalonnage accéléromètre : effectué en usine par le fabricant
• Dérive de précision : dérive possible de 10 mg/an sur chaque axe pendant 4 ans (non garantie après 4 ans)
• Bande passante accéléromètre : 1600 Hz
• Plage de mesure du capteur de température : -40°C à +85°C
• Exemples de précision du capteur de température : ±0,2°C pour 0…60°C ; ±0,3°C pour -30…+70°C ; ±1°C pour les extrêmes [-40…-30°C] et [+70…+85°C]
• Résolution température : 0,015°C
• Temps de réponse température : <10 seconds
• Dérive long terme température : <0,05 K/an (indiqué)
• Alimentation : 1 pile Lithium Thionyl format A (3,6V) avec connecteur ; alternative : 1 pile alcaline AA (1,5V) dans porte-pile
• Plage de fonctionnement (avec lithium) : -40°C à +60°C (pics jusqu'à +85°C mais le boîtier peut être endommagé)
• Plage de fonctionnement (avec alcaline) : -10°C à +50°C
• Plage de température recommandée pour maximiser l'autonomie : +5°C à +35°C
• Autonomie à 25°C : presque 2 ans (lithium) ; environ 1 an (alcaline)
• Fournisseur de batterie (indiqué) : Newsteo (lithium) ; alcaline : tout fournisseur
• Pile remplaçable par l'utilisateur : oui (connecteur pour lithium ; porte-pile avec polarité correcte pour alcaline)
• RTC : horloge temps réel intégrée pour horodatage ; résolution : 1 s ; dérive max : 2 minutes/mois à 25°C ; heure réglée en production
• Mémoire flash : 16 Mbits flash (≈129 000 blocs de mesure). Exemple de capacité : campagne de 2 ans avec 1 inclinaison et mesure de température toutes les 15 minutes (70 080 enregistrements) et ~29 000 enregistrements de choc
• Communication sans fil : fonctionnement sur bande ISM, dispositif courte portée ; conçu pour le marché européen sur 868 MHz
• Antenne : interne
• Portée : 100 mètres en champ libre
• ILS : capteur magnétique pour actions utilisateur (réveil d'hibernation ; forcer une mesure en dehors de la fréquence définie)
• Couleur : Noir
• Matériau : Plastique
• Caractéristiques du boîtier : boîtier incluant 2 trous pour fixation murale ou à l'intérieur d'un colis
• Dimensions sans cache bride : Longueur 84,80 mm ; Largeur 56 mm ; Hauteur 22 mm
• Dimensions avec cache bride : Longueur 110,15 mm ; Largeur 56,20 mm ; Hauteur 26,2 mm
• Poids env. : 160 g (piles lithium incluses)
• Niveau IP (tableau) : IP54
