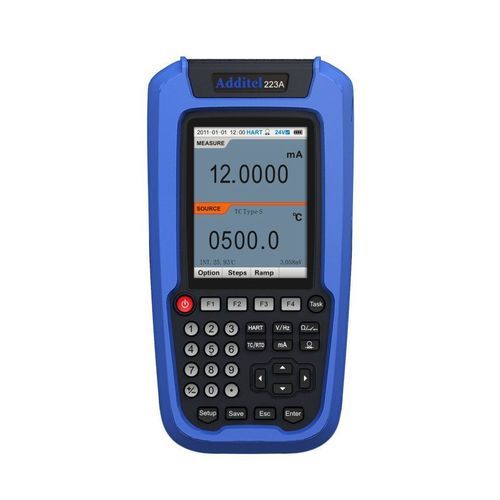

Calibrateur de boucle ADT 223

multifonctionde températurepour thermocouple

Description
Ultra-compact, facile à utiliser grâce à une interface de type smartphone et robuste, l'ADT 223 est un calibrateur multifonction documenté qui permet d'émettre, simuler et mesurer des pressions, températures et signaux électriques. Grâce à la communication HART, l'ADT 223 est idéal pour étalonner, maintenir et diagnostiquer des instruments protocole HART. La mémorisation des données des étalonnages à effectuer et effectués en font l’outil parfait pour une solution clé en main.

Fonctions

• Génération, simulation et mesure de température et signaux électriques
• Source et mesure en mV, mA, Ohms, RTD, thermocouples, fréquence et pulses
• Simule et mesure 13 thermocouples et 11 RTD pour étalonner les transmetteurs et enregistreurs de température
• Mesure et génère la pression via les modules numériques de la série PM160 (plage -1 bar à 700 bar)
• Alimentation de boucle 24 V
• Lecture / émission simultanées
• Test automatique de switch
• Signaux quadratiques
• Émission de pulses et signaux de fréquence pour l’étalonnage de compteurs et totalisateurs de flux

Capacité de communication HART
Supporte l'instrumentation HART® pour étalonnage, maintenance et diagnostic des transmetteurs HART.

Compensation de soudure froide
- Bloc d'équivalence interne pour la compensation de soudure froide des thermocouples.
- Élément de mesure résistif avec câble flexible installé dans le bloc d’équivalence, amovible pour étalonnage au point de glace par l'utilisateur.

Affichage et interface
- Écran couleur 3.5" TFT.
- Interface multi-langue : anglais, allemand, français, italien, espagnol, portugais, chinois simplifié (chinois traditionnel, japonais et russe disponibles sur demande).

Gestion documentaire et automatisation
- Gestion des informations du dispositif sous test.
- Mise en place de procédures d'étalonnage automatisées (test, calcul des erreurs, affichage et stockage des résultats, mise en évidence des points hors-tolérance).
- Fonctions "As found / As left" pour enregistrement et documentation des résultats.
- Téléchargement de tâches et téléchargement des résultats.
- Fonction Snapshots permettant de capturer et d'enregistrer le travail.

Outils de conversion intégrés
Outils pour unités de pression, unités de température, conversion température vs résistance (RTD) et température vs millivolts (thermocouples).

Robustesse et garantie
- Conception robuste pour environnements difficiles.
- Réussi au test de chute de 1 mètre.
- Garantie : trois ans pour le modèle 222A (mention sur la page) et un an pour la batterie (note spécifique dans la fiche produit).

Protection contre mauvaise utilisation
Peut supporter une tension jusqu’à 30 V sur les deux connecteurs et un courant jusqu’à 1 A sans dommage ; revient à l'état normal après suppression de la tension/courant.

Batterie
- Batterie rechargeable Li-ion : autonomie annoncée 15 heures d'utilisation ininterrompue (autonomie réduite si la tension 24 V est appliquée). Batterie remplaçable.

Instrument et accessoires
- Instrument : ADT223A (calibrateur multifonction).
- Accessoires inclus : adaptateur secteur 110V/220V, batterie rechargeable Li-ion, cordons de test (2 sets, 4 pcs), câble de court-circuitage (1 set, 2 pcs), manuel d'instruction, certificat d'étalonnage traçable NIST.

Caractéristiques / Spécifications techniques

• Spécifications électriques — Précision de mesure (extraits)
  DC Tension : ±75,0000 mV / ±30,0000 V — Résolution 0,11 µV / 0,1 mV — Précision 0,01% L + 3,75 μV / 0,01% L + 1,5 mV
  DC Courant : ±30,0000 mA — Résolution 0,1 µA — Précision 0,01% L + 1,5 μA
  Résistance (2/3/4 fils) : 0 à 400,000 Ω — Résolution 1 mΩ / 10 mΩ selon mode — Précision jusqu'à 0,01% L + 0,02 Ω selon configuration
  Fréquence : 1 à 50000,0 Hz — Résolution 0,1 Hz — Précision 0,005% L + 1 Hz
  Pulse : 0 à 999999 — Résolution 1 — Précision N/A
  Limite Switch : tension de switch +3 V à +24 V
• Spécifications électriques — Précision en source (extraits)
  DC Tension source : -10,000 à 75,000 mV / 0 à 12,0000 V — Résolution 1 μV / 0,1 mV — Précision 0,02% L + 4,25 μV / 0,02% L + 0,6 mV
  DC Courant source : 0 à 22,000 mA — Résolution 1 µA — Précision 0,02% L + 1,1 μA
  Résistance source : 1 à 400,00 Ω / 1 à 4000,0 Ω — Résolution 10 mΩ / 100 mΩ — Précision 0,02% L + 0,02 Ω / 0,03% L + 0,4 Ω
• Pression
  Utilise la série de modules numériques de pression PM160 : mesures absolues, relatives et de vide de -1 bar à 700 bar. Précision annoncée 0,025% de pleine échelle (conditions : capteur utilisé de -10°C à 50°C, stabilité 1 an et incertitude d'étalonnage incluse). Pour les détails complets, se référer à la documentation spécifique du module PM160 (fiche technique du module).
• Thermocouples — Mesure et source (extraits)
  Prise en charge de nombreuses familles TC (S, R, B, K, J, T, E, N, etc.). Exemples d'intervalles et précisions (CEI 584 et autres normes selon type) :
  - S : -50 à 1768 °C — précision exemple mesure/source : 1,0 °C / 1,1 °C (plages variables détaillées par segment de température)
  - R : -50 à 1768 °C — précision exemple 1,4 °C / 1,4 °C (selon plage)
  - K : -270 à 1372 °C — précision variable 0,3–1,1 °C selon plage
  - J, T, E, B, N, C, D, G, L, U : plages et précisions détaillées dans la table fournie (cf. spécifications températures)
• RTD — Mesure et source (extraits)
  Prise en charge de Pt10, Pt100 (385), Pt100 (3916), Pt200, Pt500, Pt1000, Cu100, Cu50, Cu10, Ni120, Ni100, etc. Exemple Pt100 (385) : gamme -200 à 850 °C — précision en mesure 0,15 °C (pour -100 à 200 °C) en configuration 4 fils (les précisions varient selon plage et configuration 2/3/4 fils).
• Spécifications environnementales
  Température d'utilisation : -10 °C à 50 °C
  Température de stockage : -20 °C à 60 °C
  Humidité : < 90% sans condensation
• Spécifications de sécurité
  Conformité européenne : Marquage CE
• Spécifications mécaniques
  Affichage : écran couleur 3.5" TFT
  Connexions électriques : fiche Ø4 mm et prise miniature pour thermocouple
  Interface : RS232-DB9
  Dimensions : 100 x 192 x 52 mm
  Masse : 0,7 kg
  Alimentation : batterie rechargeable Li-Ion ou adaptateur 10 V DC
  Batterie incluse : Li-Ion — Durée d’utilisation : 15 heures sans interruption (réduction possible en cas d'utilisation du 24 V)
  Charge batterie : adaptateur secteur 220 V
• Accessoires optionnels (extraits)
  Modules et câbles : ADT 160 (module de pression numérique), 9060 (câble de connexion au module de pression), 9050 (adaptateur USB vers RS232 DB9), 9080 (kit CSF avec prises TC et câbles de compensation), 9712 (batterie de rechange Li-ion), 9816 (adaptateur secteur 110/220 V), 9906 (valise de transport), 9510 (software de gestion de tâches).
